Каталог запасных частей к технике: Брянский Арсенал TG-140. Гидросистема скарификатора

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

4

4

5

6

7

8

8

9

10

11

12

12

13

13

14

15

16

17

18

19

20

21

22

23

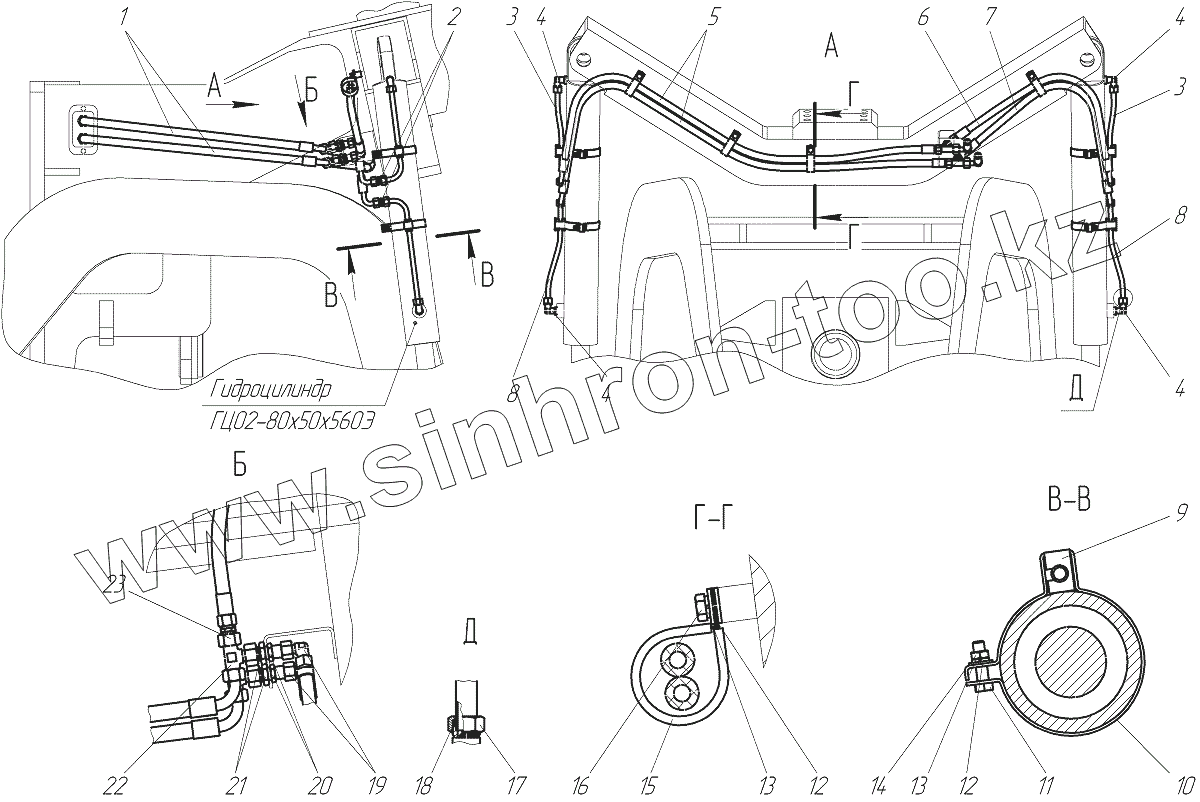

Позиция на иллюстрации	Заводской номер детали		Название детали
1	Рукав в сборе		Рукав в сборе
2	TN 98-12L		Адаптер
3	149.15.01.00.001		Труба
4	TN 94-12LR1/2”		Адаптер
5	Рукав в сборе		Рукав в сборе
6	Рукав в сборе		Рукав в сборе
7	Рукав в сборе		Рукав в сборе
8	149.15.01.00.001-01		Труба
9	0.860.1030-07		Втулка
10	149.16.00.00.002		Хомут
11	Болт М8х30		Болт М8х30
12	Шайба 8 65Г		Шайба 8 65Г
13	Шайба С8		Шайба
14	Гайка М8		Гайка
15	Rubber 45/20		Хомут
16	Болт М8х16		Болт М8х16
17	TN81-12L		Гайка накидная
18	TN88-12LS		Кольцо врезное TN 88-12LS
19	TN 119-12L		Адаптер TN 119-12L
20	Гайка М22х1,5-22		Гайка
21	149.16.00.00.002		Переходник
22	TN 120-15LR		Адаптер
23	225.07.04.00.005		Нож ЖРО1-М80х12-1820
