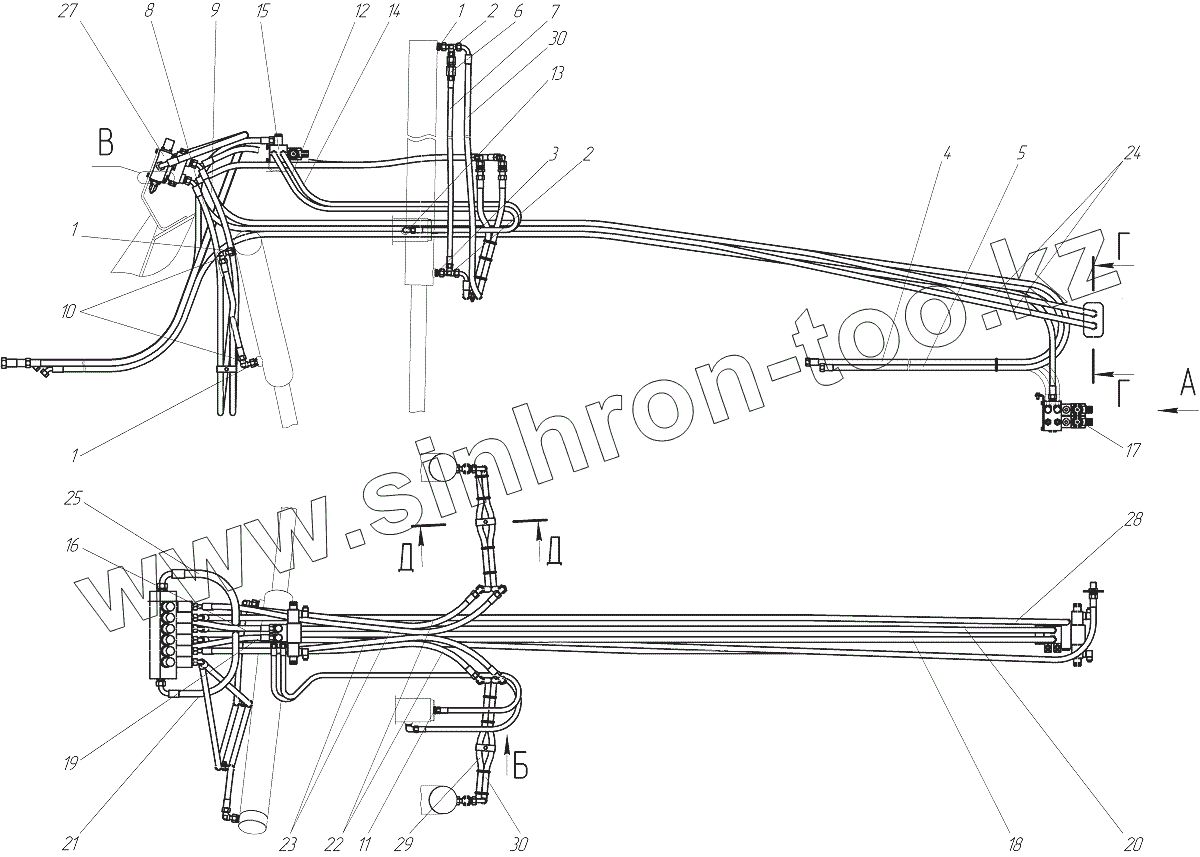

Каталог запасных частей к технике: Брянский Арсенал TG-140. Гидрораспределитель
1
1
2
3
4
5
10
11
13
16
17
18
19
20
21
22
23
24
25
28
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | TN92GG-15LR | Адаптер TN92GG-15LR | |
| 2 | 730.15.03.04.000 | Тройник | |
| 3 | 730.15.03.05.000 | Клапан замедлительный | |
| 4 | Рукав в сборе | Рукав в сборе | |
| 5 | Рукав в сборе | Рукав в сборе | |
| 6 | 753.05.03.03.000 | Клапан предохранительный | |
| 7 | Рукав в сборе | Рукав в сборе | |
| 8 | Рукав в сборе | Рукав в сборе | |
| 9 | Рукав в сборе | Рукав в сборе | |
| 10 | TN119-12LR1/2 | Адаптер | |
| 11 | TN92GG-12LR1/2 | Адаптер | |
| 12 | Рукав в сборе | Рукав в сборе | |
| 13 | TN94-12LR1/2 | Адаптер | |
| 14 | Рукав в сборе | Рукав в сборе | |
| 15 | 257.05.03.02.000 | Гидрораспределитель | |
| 16 | Рукав в сборе | Рукав в сборе | |
| 17 | 257.05.03.03.000 | Блок гидрораспределителей | |
| 18 | Рукав в сборе | Рукав в сборе | |
| 19 | Рукав в сборе | Рукав в сборе | |
| 20 | Рукав в сборе | Рукав в сборе | |
| 21 | Рукав в сборе | Рукав в сборе | |
| 22 | Рукав в сборе | Рукав в сборе | |
| 23 | Рукав в сборе | Рукав в сборе | |
| 24 | Рукав в сборе | Рукав в сборе | |
| 25 | Рукав в сборе | Рукав в сборе | |
| 26 | TN102-15L | Адаптер TN102-15L | |
| 27 | 730.15.03.01.000 | Гидрораспределитель | |
| 28 | Рукав в сборе | Рукав в сборе | |
| 29 | Рукав в сборе | Рукав в сборе | |
| 30 | Рукав в сборе | Рукав в сборе | |
| 31 | Болт М8х75 | Болт | |
| 32 | Шайба 8 65Г | Шайба 8 65Г | |
| 33 | Гайка М8 | Гайка | |
| 34 | 730.15.03.00.001 | Крышка | |
| 35 | Шайба С8 | Шайба | |
| 36 | Болт М8х16 | Болт М8х16 | |
| 37 | 613.04.00.00.002 | Скоба | |
| 38 | Болт М8х30 | Болт М8х30 | |
| 39 | Шайба 10 65Г | Шайба 10 65Г | |
| 40 | Болт М10х20 | Болт М10х20 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
