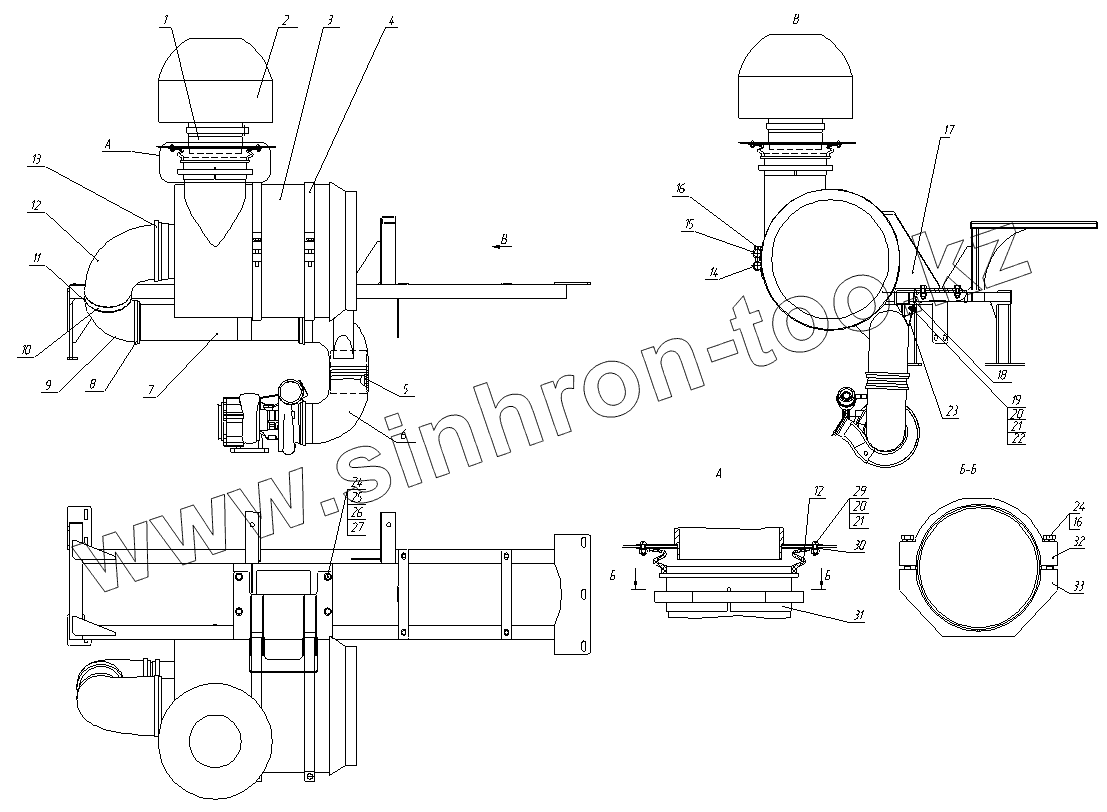

Каталог запасных частей к технике: Брянский Арсенал TG-140. Установка воздухоочистителя 730.22.14.00.000

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

12

13

14

15

16

16

17

18

19

20

20

21

21

22

23

24

24

25

26

27

29

30

31

32

33

Позиция на иллюстрации	Заводской номер детали		Название детали
1	760.22.04.00.500		Переходник
2	АР8410		Моноциклон АР8410
3	ФВ725.1109510		Фильтр воздушный ФВ725.1109510
4	760.22.04.00.001		Стяжка
5	730.22.14.00.001		Переходник
6	3316568S		Патрубок 3316568 S
7	730.22.14.00.100		Труба
8	Robust113-121		Хомут силовой одноболтовый
9	P121482		Элемент фильтра
10	257.02.04.00.001		Патрубок
11	Robust131-139		Хомут силовой одноболтовый
12	3316589S		Патрубок
13	Robust162-174		Хомут силовой одноболтовый
14	257.02.04.00.010		Бонка
15	257.02.04.00.009		Бонка
16	БолтМ10х60		Болт М10х60
17	760.22.04.00.100		Кронштейн
18	730.22.14.00.003		Подвеска
19	БолтМ6х30		Болт
20	ГайкаМ6		Гайка
21	Шайба6.65Г		Шайба
22	Шайба6		Шайба
23	730.22.14.00.002		Хомут
24	БолтМ10х65		Болт
25	ГайкаМ10		Гайка М10
26	Шайба10.65Г		Шайба10.65Г
27	Шайба10		Шайба
28	760.22.04.00.004		Патрубок
29	ВинтМ6х16		Винт М6х16
30	760.22.04.00.008		Прокладка
31	760.22.04.00.005		Переходник
32	760.22.04.00.007		Хомут
33	760.22.04.00.006		Хомут

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
