Каталог запасных частей к технике: Брянский Арсенал TG-140. Блок клапанов 730.15.04.01.000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16

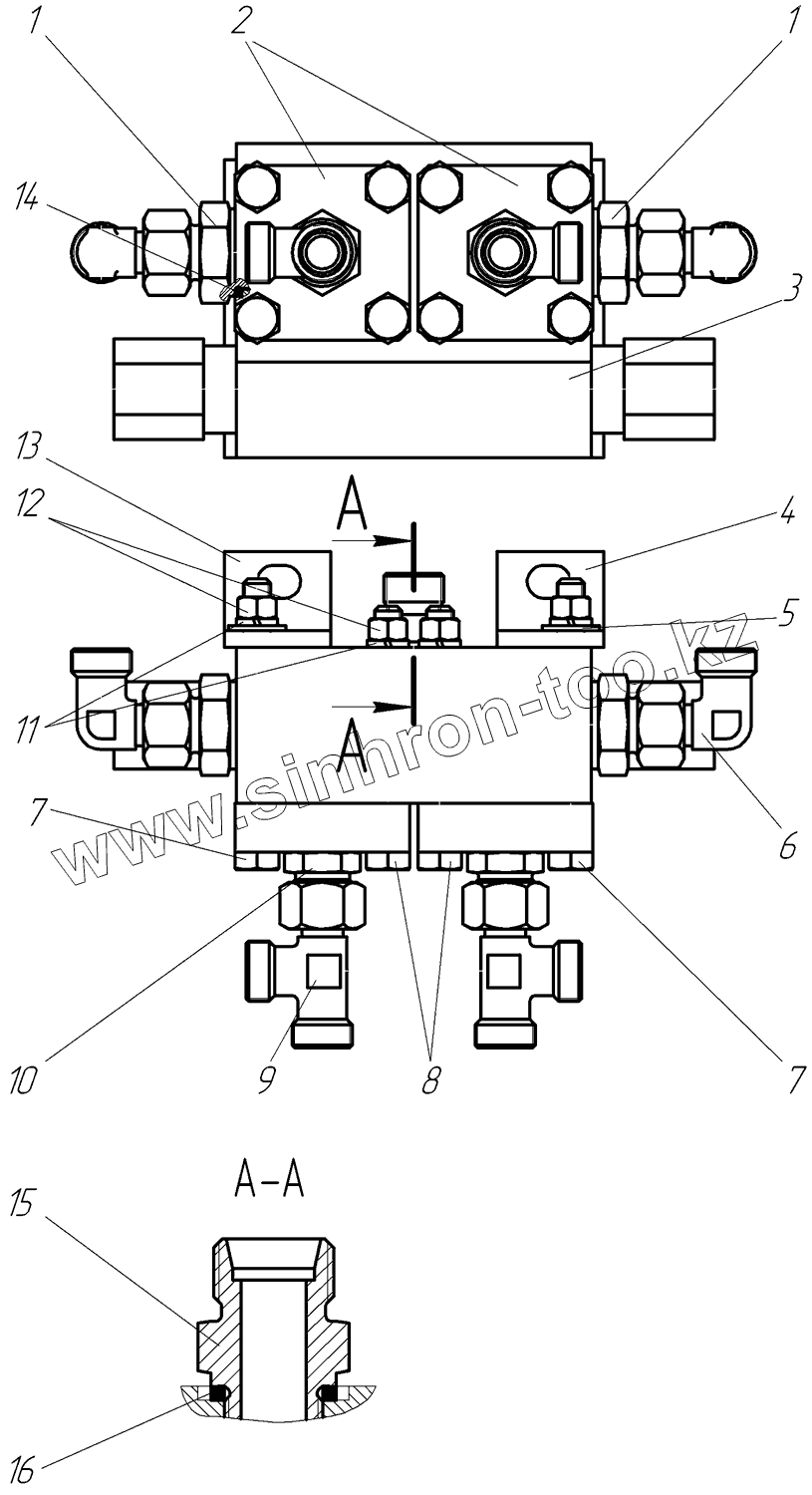

Позиция на иллюстрации Заводской номер детали Название детали
1 730.15.04.01.002 Штуцер
2 730.15.04.01.001 Фланец
3 БОПК-16.1 Блок обратно-предохранительных клапанов БОПК-16.1
4 257.05.04.01.002 Кронштейн
5 ШайбаС10 Шайба
6 TN119-15L Адаптер TN119-15L
7 БолтМ10х100 Болт М10х100
8 БолтМ10х90 Болт М10х90
9 TN121-15L Адаптер
10 TN92GG-15LR Адаптер TN92GG-15LR
11 Шайба10.65Г Шайба10.65Г
12 ГайкаМ10 Гайка М10
13 257.05.04.01.002-01 Кронштейн
14 Прокладка27М3 Прокладка 27М3
15 761.05.04.01.001 Штуцер
16 Прокладка18М3 Прокладка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
