Каталог запасных частей к технике: Брянский Арсенал ГС-25.09. 257.04.04.02.000 Панель

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано TG-140 (2014) TG-140 (2019) TG-180 (2013) TG-180 (760-12) (2017) TG-200 (770.исп.01) (2014) TG-200 (770.исп.11) (2014) TG-250 (2014) TG-250 (2018) TG-250 (782-80) (2017) АсфК-3-02 (2010) ГС-10.01 (2010) ГС-10.07 (2019) ГС-14.02 (2003) ГС-14.02 (2009) ГС-14.02 (2017) ГС-14.02 (250-22) (2016) ГС-14.03 (2009) ГС-18.05 (2009) ГС-18.05 (752-10) (2017) ГС-18.05-20 (752-20) (2020) ГС-18.07 (2009) ГС-25.09 (2009) ДЗ-143 ДЗ-180А (2000) ФДХС-К-1000-01 (2010)

Схема > Не выбрано 257.01.00.00.000 Рама 257.04.00.00.000 Место рабочее 257.04.07.00.000 Доработка педали газа 257.04.05.00.000 Насос-дозатор 257.04.04.00.000 Пульт 257.04.06.00.000 Установка рычагов 257.04.04.02.000 Панель 257.08.00.00.000 Тяги управления 257.66.00.00.000 (исп.00 и исп.02) Мост передний 257.27.00.00.000 Установка кожухов 257.40.00.00.000 Установка крыла 257.47.00.00.000-02 Установка крыла Установка облицовок 257.25.00.00.000 Система отопления кабины 257.31.00.00.000-01 Блок баков 257.35.00.00.000 Кабина 170.00.00.00.000-01 Установка замка КУ.51.11.200 Кронштейн 274.26.00.00.000 Установка лестниц 724.28.00.00.000 Оборудование рабочее 257.07.00.00.000 Гидроцилиндр 257.07.02.00.000 Кронштейн 257.07.03.00.000 Цилиндр фиксации 257.07.04.00.000 Отвал 257.07.12.00.000 159.00.00.00.000-01 Установка рыхлителя 159.05.00.00.000-01 Гидросистема рыхлителя Отвал передний 751.21.00.00.000 257.09.00.00.000Э4 Схема электрическая соединений 257.19.00.00.000Э3 Схема электрическая принципиальная Электрооборудование кабины 170.19.00.00.000 Электрооборудование кабины 170.19.00.00.000 Электрооборудование кабины Панель 751.09.01.00.000 Установка платы диодной 751.09.05.00.000 Электрооборудование кабины Пост управления Панель 257.09.01.00.000 Крышка 257.09.04.00.000 Крышка 751.09.03.00.000 Установка платы 257.19.01.00.000 Установка аккумулятора Установка выключателя "массы" Установка датчиков на двигателе Установка топливного датчика Установка лампы подкапотной и розетки Установка передних осветительных и электрических приборов Установка задних осветительных приборов Электрооборудование переднего моста Гидросистема 257.05.00.00.000-02 Схема гидравлическая принципиальная 257.05.00.00.000-02 Г3 Гидросистема рамы подмоторной 257.05.01.00.000 Гидросистема рабочего оборудования 257.05.04.00.000 Гидросистема рамы передней 753.05.03.00.000 Гидросистема КПП 257.10.00.00.000 Гидросистема тормозов 257.11.00.00.000 Гидросистема переднего моста 257.12.00.00.000 Схема гидравлическая принципиальная 257.12.00.00.000 Г3 Установка силовая 257.02.00.00.000 Установка двигателя 257.02.01.00.000 Установка глушителя 257.02.03.00.000 Установка воздухоочистителя 257.02.04.00.000 Система питания 257.02.05.00.000 Установка насоса 250.02.01.00.000 Установка насоса 250.02.09.00.000 Система охлаждения 257.02.02.00.000 Блок радиаторов 257.02.02.01.000 Трансмиссия 257.03.00.00.000 Тележка задняя 257.03.06.00.000 Колесо 257.06.04.000 Установка коробки переключения передач Автогрейдер ГС-25.09 Расположение узлов и систем

1

2

3

4

5

6

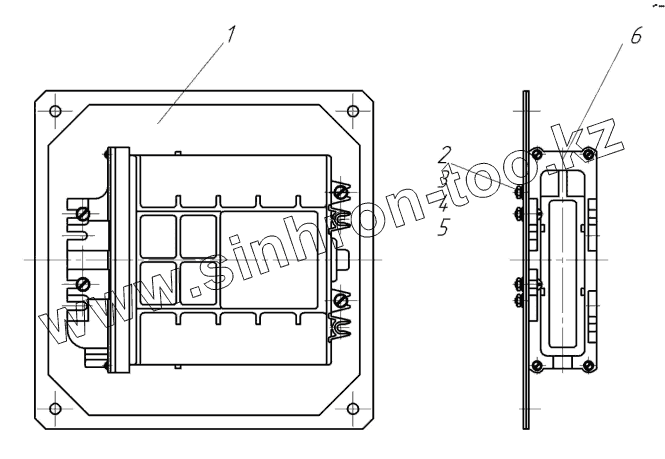

Позиция на иллюстрации	Заводской номер детали		Название детали
1	283.04.04.04.210		Крышка
2	ВинтВ.М5х16		Винт
3	ГайкаМ5		Гайка
4	Шайба5.65Г		Шайба
5	ШайбаС.5		Шайба
6	EST37A		Электронный блок управления

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
