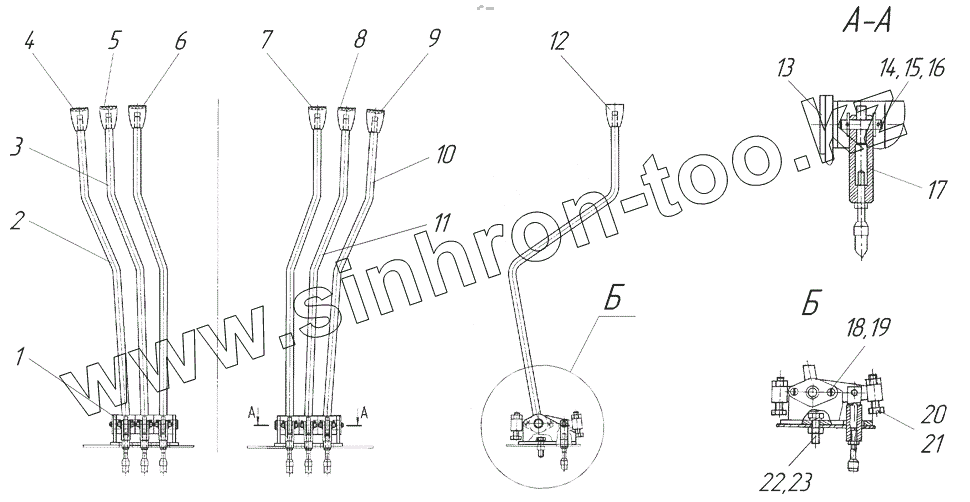

Каталог запасных частей к технике: Брянский Арсенал ГС-18.05-20 (752-20). Установка рычагов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
1 257.04.06.01.000 Кронштейн
2 257.04.06.02.000-02 Рычаг
3 257.04.06.02.000-03 Рычаг
4 225.44.03.02.015 Табличка
5 225.44.03.02.011 Табличка
6 225.44.03.02.012 Табличка
7 225.44.03.02.009 Табличка
8 225.44.03.02.014 Табличка
9 225.44.03.02.016 Табличка
10 257.04.06.02.000-04 Рычаг
11 257.04.06.02.000-05 Рычаг
12 225.44.03.02.006 Ручка
13 257.04.06.04.000 Ось
14 225.04.03.00.009 Палец
15 Шайба С.8 Шайба
16 Шплинт 2,5х16 Шплинт 2,5х16
17 257.04.06.00.001 Вилка
18 Винт В М6х10 Винт В М6х10
19 Шайба 6. 65Г Шайба 6. 65Г.
20 Болт М10х45 Болт М10х45
21 Гайка М 10 Гайка М 10
22 Болт М10х35 Болт М10х35
23 Шайба 10. 65Г Шайба 10. 65Г.
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
