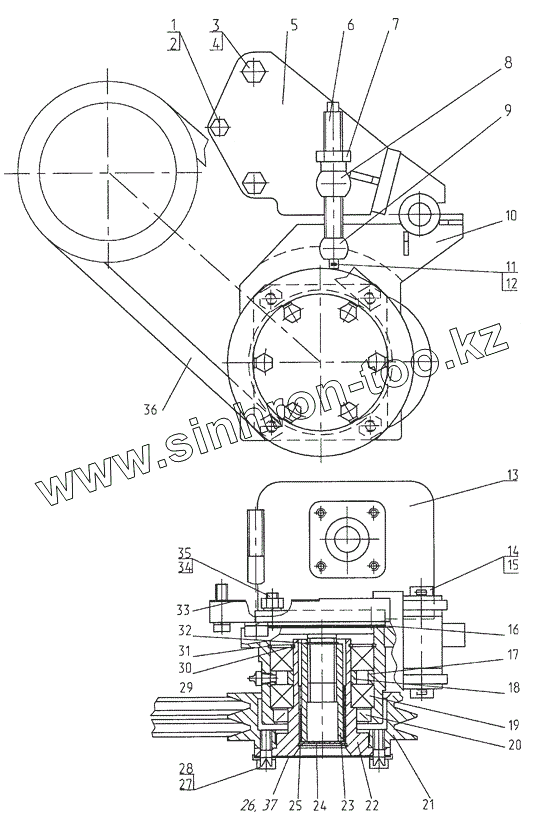

Каталог запасных частей к технике: Брянский Арсенал ГС-18.05-20 (752-20). Установка насоса
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Хомут пластиковый 200 мм черный | ||
| 2 | Хомут пластиковый 200 мм черный | ||
| 3 | Хомут пластиковый 200 мм черный | ||
| 4 | Хомут пластиковый 200 мм черный | ||
| 5 | 250.02.09.01.000 | Кронштейн | |
| 6 | 250.02.02.00.004 | Винт | |
| 7 | 250.02.02.00.002 | Гайка | |
| 8 | 250.02.09.00.001 | Опора | |
| 9 | 250.02.02.00.005 | Опора | |
| 10 | 250.02.09.02.000 | Опора | |
| 11 | Шайба С8х1,4.02 | Шайба | |
| 12 | Шплинт 2,5х16 | Шплинт 2,5х16 | |
| 13 | НШ32ДК-3 | Насос | |
| 14 | 250.02.02.00.006 | Ось | |
| 15 | Шплинт 4х36 | Шплинт | |
| 16 | 250.02.09.00.002 | Прокладка | |
| 17 | 250.02.09.00.006 | Втулка | |
| 18 | 250.02.09.00.007 | Втулка | |
| 19 | 210 АК | Подшипник | |
| 20 | Манжета 1.2-60х85-1 | Манжета | |
| 21 | 250.02.02.00.010 | Шкив | |
| 22 | 250.02.09.00.003 | Фланец | |
| 23 | 250.02.09.00.004 | Втулка | |
| 24 | 250.02.09.00.008 | Прокладка | |
| 25 | В40 | Кольцо В40 | |
| 26 | 250.02.02.00.008 | Крышка | |
| 27 | Болт М10х25 | Болт М10х25 | |
| 28 | Шайба 10.02 | Шайба | |
| 29 | Масленка 1.3.Ц6 | Масленка 1.3.Ц6 | |
| 30 | В50 | Кольцо В50 | |
| 31 | В90 | Кольцо В90 | |
| 32 | В25 | Кольцо В25 | |
| 33 | 250.02.09.00.010 | Прокладка | |
| 34 | ШпилькаМ10х30 | ШпилькаМ10х30 | |
| 35 | Гайка М10 | Гайка М10 | |
| 36 | Ремень клиновой 17х1125 Li | Ремень клиновой | |
| 37 | 250.02.09.00.005 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
