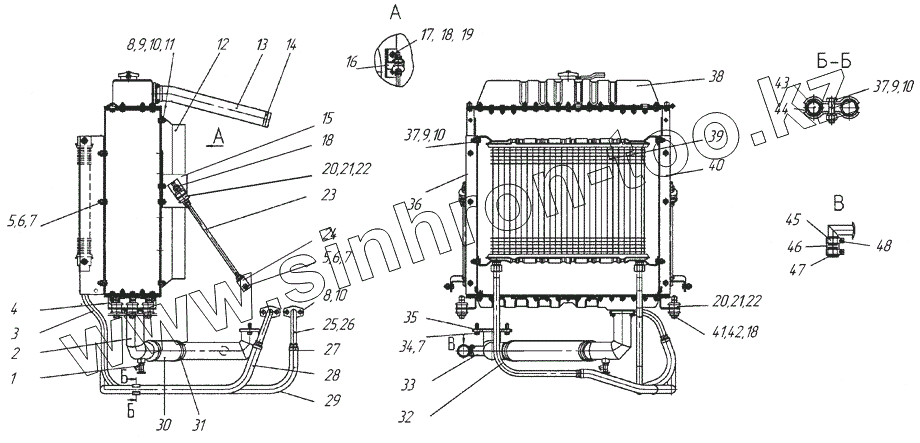

Каталог запасных частей к технике: Брянский Арсенал ГС-18.05-20 (752-20). Система охлаждения
1
2
3
4
5
5
6
6
7
7
7
8
8
9
9
9
10
10
10
10
11
12
13
14
15
16
17
18
18
18
19
20
20
21
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0.877.1035 | Пробка | |
| 2 | 250.02.06.03.000 | Патрубок | |
| 3 | 250.02.06.08.000 | Маслопровод | |
| 4 | 250.02.06.00.013 | Кронштейн | |
| 5 | Болт М10-6gх25 | Болт | |
| 6 | Гайка М10-6Н | Гайка | |
| 7 | Шайба 10 65Г | Шайба 10 65Г | |
| 8 | Болт М8-6gх20 | Болт М8-6gх20 | |
| 9 | Гайка М8-6Н | Гайка М8-6Н | |
| 10 | Шайба 8 65Г 06 | Шайба 8 65Г 06 | |
| 11 | Шайба С.8х1,4.02 | Шайба С.8х1,4.02 | |
| 12 | 250.02.06.15.000 | Диффузор | |
| 13 | 250.02.06.00.012 | Рукав 40х51,5-1,6 L=430мм | |
| 14 | 40-60 | Хомут червячный | |
| 15 | 250.02.06.12.000 | Кронштейн | |
| 16 | 250.02.06.05.000 | Кронштейн | |
| 17 | Болт М12-6gх30 | Болт | |
| 18 | Гайка М12 | Гайка М12 | |
| 19 | Шайба 12 65Г | Шайба 12 65Г | |
| 20 | 225.02.00.00.001 | Прокладка | |
| 21 | 225.02.00.00.002 | Втулка | |
| 22 | 225.02.00.00.003 | Чашка | |
| 23 | 250.02.06.00.002 | Ось | |
| 24 | 250.02.06.00.001 | Уголок | |
| 25 | 250.02.06.06.000 | Маслопровод | |
| 26 | 250.02.06.00.006 | Прокладка | |
| 27 | 20-32 | Хомут червячный | |
| 28 | 250.02.06.00.007 | Рукав 20х29-1,6 L=500мм | |
| 29 | 250.02.06.00.008 | Рукав 20х29-1,6 L=1080мм | |
| 30 | 250.02.06.00.009 | Рукав 58-70,5-0,3(3) L=330мм | |
| 31 | 50-70 | Хомут червячный | |
| 32 | 250.02.06.07.000-00 | Маслопровод | |
| 33 | 250.02.06.02.000 | Патрубок | |
| 34 | Болт М10-6gх30 | Болт | |
| 35 | 250.02.06.00.005 | Прокладка | |
| 36 | 250.02.06.00.003 | Кронштейн | |
| 37 | Болт М8-6gх30 | Болт М8-6gх30 | |
| 38 | 150У.13.010-4-02 | Радиатор водяной | |
| 39 | 150У.08.000-1 | Радиатор масляный | |
| 40 | 250.02.06.00.004 | Кронштейн | |
| 41 | Болт М12-6gх70 | Болт | |
| 42 | Шайба С.12х2.02 | Шайба С.12х2.02 | |
| 43 | 613.04.00.00.002 | Скоба | |
| 44 | 250.02.06.00.014 | Прокладка | |
| 45 | 250.02.07.00.006 | Хомут | |
| 46 | 250.02.06.00.011 | Рукав 32х43 L=65 | |
| 47 | 250.02.06.00.010 | Заглушка | |
| 48 | 32-50 | Хомут червячный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
