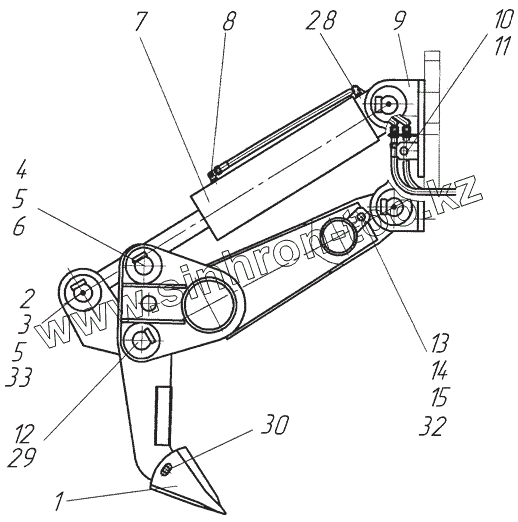

Каталог запасных частей к технике: Брянский Арсенал ГС-18.05-20 (752-20). Рыхлитель
159.10.00.00.000П
159.09.00.00.000П
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
28
29
30
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 159.10.00.00.000П | 159.10.00.00.000П | Жгут золотника | |
| 159.09.00.00.000П | 159.09.00.00.000П | Жгут золотника | |
| 1 | 225.19.06.00.007 | Наконечник | |
| 2 | 159.19.00.00.001 | Втулка | |
| 3 | 255.21.00.00.003 | Кольцо | |
| 4 | Шплинт 10х100 | Шплинт 10х100 | |
| 5 | Масленка 1.3 Ц6 | Масленка 1.3 Ц6 | |
| 6 | 255.19.00.00.002 | Палец | |
| 7 | 402.09.05.00.000Т AS | Гидроцилиндр | |
| 8 | TN92GG-12LR 1/2” | Адаптер | |
| 9 | 159.19.01.00.000 | Опора | |
| 10 | 159.19.00.00.003 | Проушина | |
| 11 | 159.19.00.00.005 | Стяжка | |
| 12 | 159.19.00.00.007 | Ось | |
| 13 | 159.19.00.00.004 | Ось | |
| 14 | 200.01.00.00.035 | Защелка | |
| 15 | Шайба С.24 | Шайба С.24 | |
| 16 | 255.19.03.10.000 | Зуб | |
| 17 | 255.19.01.00.000 | Рама | |
| 18 | Болт М24х90 | Болт М24х90 | |
| 19 | Гайка М24 | Гайка М24 | |
| 20 | Шайба 24 65Г | Шайба 24 65Г | |
| 21 | Хомут пластиковый 100 мм | Хомут пластиковый | |
| 22 | TN120-12L | Адаптер TN120-12L | |
| 23 | TN102-12L | Адаптер TN102-12L | |
| 24 | Рукав в сборе | Рукав в сборе | |
| 25 | Рукав в сборе | Рукав в сборе | |
| 26 | Рукав в сборе | Рукав в сборе | |
| 27 | Рукав в сборе | Рукав в сборе | |
| 28 | TN94-12LR 1/2” | Адаптер | |
| 29 | Кольцо В50 | Кольцо | |
| 30 | 225.19.06.00.008 | Ось | |
| 31 | Болт М24х60 | Болт | |
| 32 | 159.19.00.00.002 | Проушина | |
| 33 | Кольцо В60 | Кольцо В60 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
