Каталог запасных частей к технике: Брянский Арсенал ГС-18.05-20 (752-20). Рама

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
11
12
13
14
15
16
17
18
19
20
21

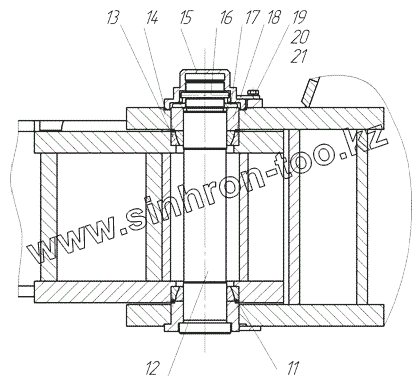

Позиция на иллюстрации Заводской номер детали Название детали
1 752.71.01.00.000 Оборудование рамы подмоторной
2 723.01.02.00.000-20 Оборудование передней рамы
3 752.71.03.00.000 Опора
4 240.01.00.00.003 Ось
5 255.01.00.00.004 Защелка
6 257.01.00.00.001 Тяга
7 Масленка 1.3 Масленка 1.3
8 225.21.11.00.002 Кронштейн
9 240.01.00.00.003 Ось
10 255.01.00.00.004 Защелка
11 115-125-58-2-2 Кольцо115-125-58-2-2
12 751.01.03.00.000 Ось
13 GE-80SX Подшипник GE-80SX
14 145-155-46-2-2 Кольцо 145-155-46-2-2
15 751.01.00.00.002 Крышка
16 751.01.00.00.005 Штифт
17 751.01.00.00.004 Гайка
18 751.01.00.00.003 Вкладыш
19 751.01.00.00.006 Ригель
20 Болт М12-6gх25.88.016 Болт
21 Шайба 12 65Г 016 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
