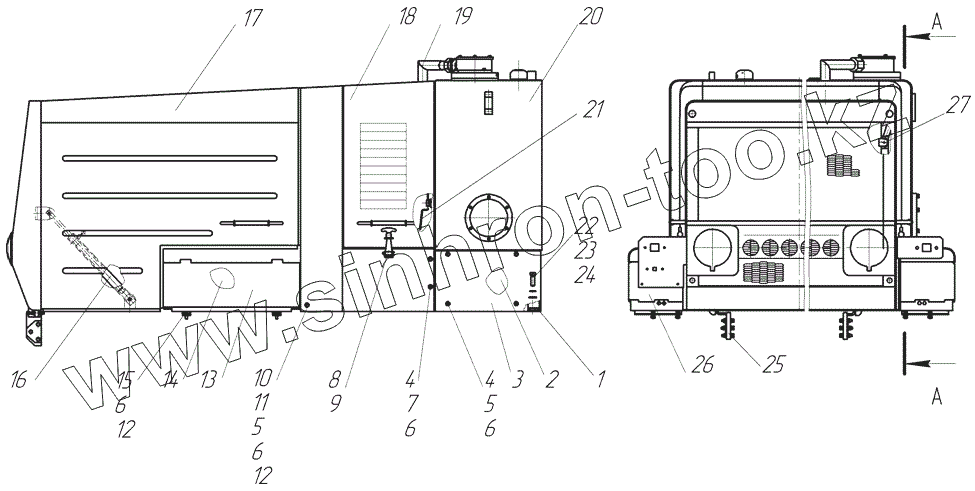

Каталог запасных частей к технике: Брянский Арсенал ГС-18.05-20 (752-20). Облицовка
1
2
3
4
4
5
5
6
6
6
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 271.25.00.00.007 | Прокладка | |
| 2 | 237.25.00.00.004-01 | Заслонка | |
| 3 | 237.25.00.00.004 | Заслонка | |
| 4 | Шайба С.10 | Шайба С.10 | |
| 5 | Болт М10х80 | Болт М10х80 | |
| 6 | Шайба 10 65Г | Шайба 10 65Г | |
| 7 | Болт М10х110 | Болт М10х110 | |
| 8 | 200.02.01.00.019 | Защелка | |
| 9 | Шплинт 5х45 | Шплинт 5х45 | |
| 10 | 271.25.00.00.004 | Вкладыш | |
| 11 | 237.25.00.00.002 | Втулка | |
| 12 | Шайба С.10 | Шайба С.10 | |
| 13 | 237.25.22.00.000 | Установка ящика аккумуляторного | |
| 14 | 250.25.23.00.000 | Экран | |
| 15 | Болт М10х25 | Болт М10х25 | |
| 16 | 237.25.21.00.000 | Установка фиксатора | |
| 17 | 250.25.17.00.000 | Капот | |
| 18 | 237.25.17.00.000 | Каркас | |
| 19 | 271.25.25.00.000 | Переходник | |
| 20 | 237.25.18.00.000-02 | Блок баков | |
| 21 | 271.25.00.00.019 | Рычаг | |
| 22 | Болт М12х35 | Болт М12х35 | |
| 23 | Шайба 12.65Г | Шайба 12.65Г | |
| 24 | Шайба С.12 | Шайба | |
| 25 | 271.25.18.00.000 | Установка торсиона | |
| 26 | 237.25.22.00.000-01 | Установка ящика аккумуляторного | |
| 27 | 271.25.00.00.002 | Кронштейн | |
| 28 | 271.25.00.00.009 | Уплотнитель | |
| 29 | Болт М10х50 | Болт М10х50 | |
| 30 | Болт М8х20 | Болт | |
| 31 | Шайба 8. 65Г | Шайба 8.65Г. | |
| 32 | Шайба С.8 | Шайба | |
| 33 | 271.25.00.00.011 | Пружина | |
| 34 | 271.25.00.00.017 | Шарик | |
| 35 | 271.25.00.00.014 | Ось | |
| 36 | 271.25.00.00.012 | Стержень | |
| 37 | 271.25.24.00.000 | Корпус | |
| 38 | 271.25.00.00.003 | Палец | |
| 39 | Шайба С.6 | Шайба С.6 | |
| 40 | Шплинт 1.6х16 | Шплинт 1.6х16 | |
| 41 | Гайка М8 | Гайка | |
| 42 | 312-20-02.40.100 | Поручень |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
