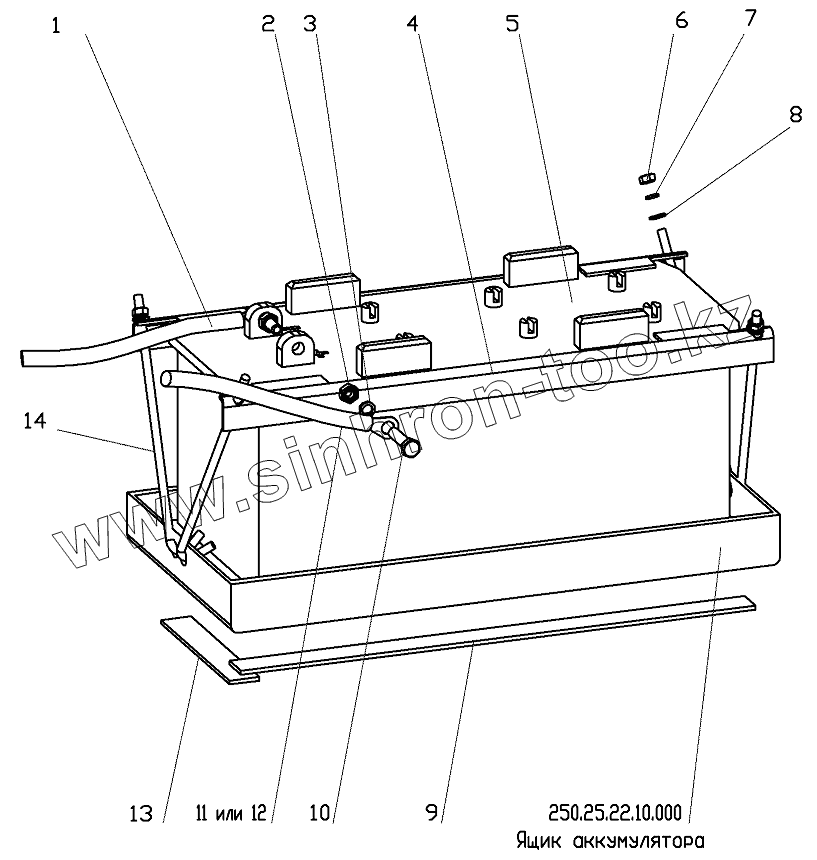

Установка аккумулятора
Установка выключателя "массы"
Плата предохранителя
Установка датчиков на двигателе
Установка топливного датчика
Установка лампы подкапотной и розетки
Установка передних осветительных и электрических приборов
Установка задних осветительных приборов
Установка фонаря освещения номерного знака
Сигнал заднего хода
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Позиция на иллюстрации
Заводской номер детали
Название детали
1
250.59.22.00.000
Провод массы
2
ГайкаM10
Гайка
3
Шайба10.65Г
Шайба10.65Г
4
255.29.29.00.001
Уголок
5
6СТ-190N3
Батарея 6СТ-190N3
6
ГайкаM8
Гайка M8
7
Шайба8.65Г
Шайба 8.65Г
8
ШайбаС8
Шайба С8
9
281.09.41.00.002
Прокладка
10
БолтМ10x45
Болт М10x45
11
250.09.17.00.000
Провод
12
250.69.12.00.000
Провод стартера
13
281.09.41.00.001
Прокладка
14
255.29.29.00.002
Стяжка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
