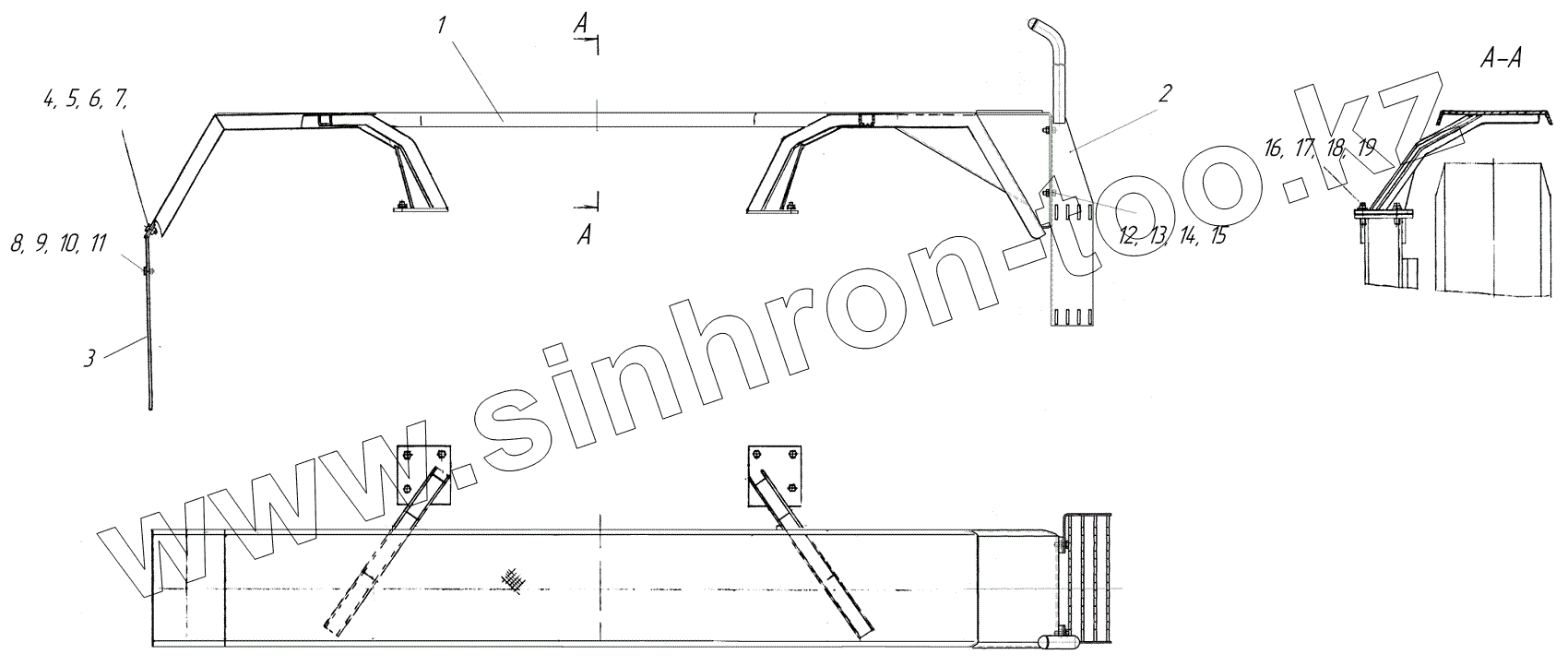

Каталог запасных частей к технике: Брянский Арсенал ГС-10.07. Установка задних крыльев

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

Позиция на иллюстрации	Заводской номер детали		Название детали
1	273.12.01.00.000-00		Крыло
2	273.12.02.00.000-00		Подножка
3	273.12.00.00.001		Брызговик
4	273.12.00.00.002		Планка
5	Болт М8х30		Болт М8х30
6	Гайка М8		Гайка
7	Шайба 8 65Г		Шайба 8 65Г
8	Винт В.М6х16		Винт
9	Гайка М6		Гайка М6
10	Шайба 6 65Г		Шайба 6 65Г
11	ФП 310Е-01		Сетовозвращатель
12	Болт М10х30		Болт М10х30
13	Гайка М8		Гайка
14	Шайба 10 65Г		Шайба 10 65Г
15	Шайба С.10		Шайба С.10
16	Гайка М16		Гайка М16
17	Шайба 16 65Г		Шайба 16 65Г
18	Шайба С.16		Шайба
19	Шпилька М16х45		Шпилька М16х45

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
