Каталог запасных частей к технике: Брянский Арсенал ГС-10.07. Установка силовая
1
2
3
4
5
6
7
8
9
10
11
12
13

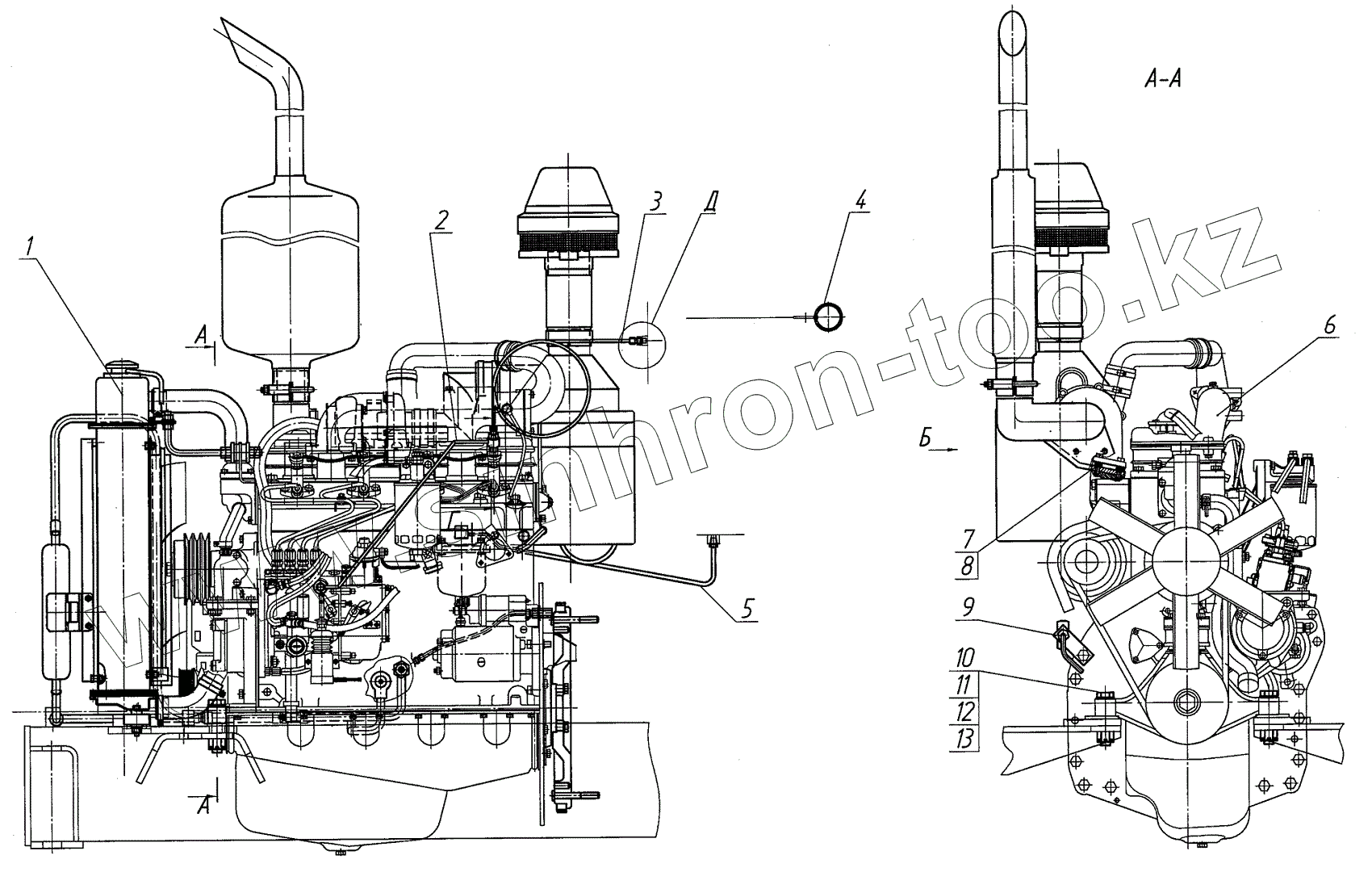

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 258.02.01.00.000 | Система охлаждения | |
| 2 | 258.02.04.00.000 | Трубка дренажная | |
| 3 | 629.02.07.00.000 | Трубка топливная | |
| 4 | 225.02.00.00.010 | Кольцо | |
| 5 | 258.02.05.00.000 | Трубка топливная | |
| 6 | Д-245-2265 | Дизель | |
| 7 | Болт М12х40 | Болт М12х40 | |
| 8 | Шайба 12 65Г | Шайба 12 65Г | |
| 9 | 258.02.00.00.002 | Пластина | |
| 10 | 629.02.02.00.003 | Болт | |
| 11 | Гайка М20 | Гайка М20 | |
| 12 | Шайба С.20 | Шайба С.20 | |
| 13 | Шплинт 4х40 | Шплинт 4х40 | |
| 14 | А 53.21.000-02 | Моноциклон | |
| 15 | 286.02.03.00.001 | Труба | |
| 16 | 286.02.03.00.002 | Хомут | |
| 17 | 245- 1109015 | Воздухоочиститель | |
| 18 | 273.02.00.00.003 | Рукав | |
| 19 | 90-110 | Хомут червячный | |
| 20 | 273.02.01.00.000 | Патрубок | |
| 21 | 273.02.00.00.002 | Рукав | |
| 22 | 50-70 | Хомут червячный | |
| 23 | 245-1205020 | Глушитель | |
| 24 | 245-1008021 | Переходник | |
| 25 | 258.02.00.00.001 | Переходник | |
| 26 | Гайка М12 | Гайка М12 | |
| 27 | Шайба С.12 | Шайба | |
| 28 | 258.02.02.00.000 | Трубопровод | |
| 29 | 6-22-6-22-БК | Проходник ввертный | |
| 30 | 200.02.00.00.007 | Кольцо | |
| 31 | 286.02.05.00.001 | Штуцер | |
| 32 | 10М3 | Прокладка | |
| 33 | 629.02.00.00.002 | Штуцер | |
| 34 | Гайка М12 | Гайка М12 | |
| 35 | 245-1205130 | Хомут крепления глушителя | |
| 36 | 245-1008013 | Втулка | |
| 37 | Болт М8х25 | Болт М8х25 | |
| 38 | Гайка М8 | Гайка | |
| 39 | Шайба С.8 | Шайба | |
| 40 | 50Л-1109301-Б | Палец | |
| 41 | 273.02.00.00.007 | Болт | |
| 42 | 273.02.02.00.000 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
