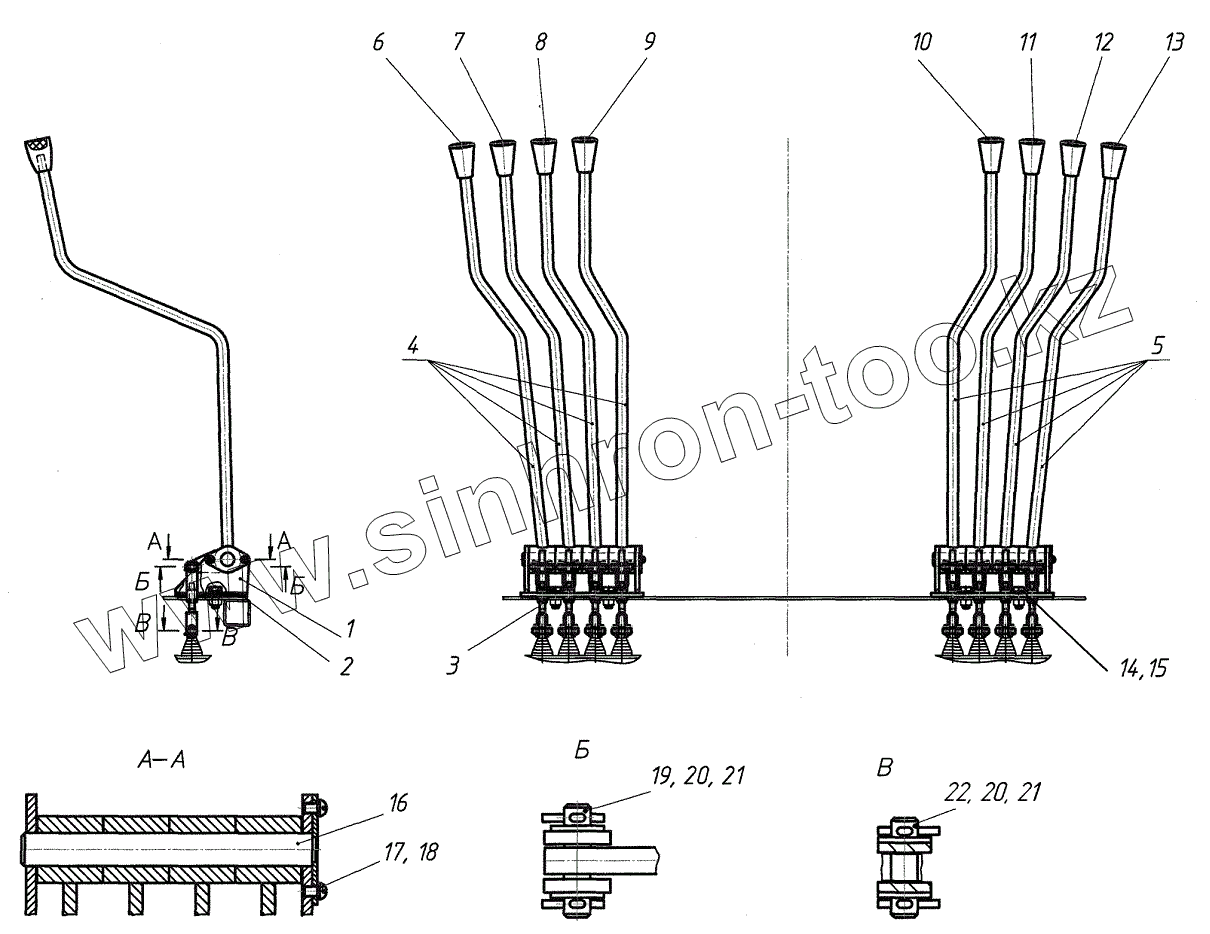

Каталог запасных частей к технике: Брянский Арсенал ГС-10.07. Установка рычагов
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 258.18.02.11.100 | Кронштейн | |
| 2 | 258.18.02.11.001 | Прокладка | |
| 3 | 274.04.02.14.300 | Тяга | |
| 4 | 274.04.02.14.200 | Рычаг | |
| 5 | 274.04.02.14.200-01 | Рычаг | |
| 6 | 225.44.03.02.013 | Табличка | |
| 7 | 225.44.03.02.014 | Табличка | |
| 8 | 225.44.03.02.009 | Табличка | |
| 9 | 225.44.03.02.015 | Табличка | |
| 10 | 225.44.03.02.016 | Табличка | |
| 11 | 225.44.03.02.011 | Табличка | |
| 11 | 225.44.03.02.006 | Ручка | |
| 12 | 225.44.03.02.012 | Табличка | |
| 13 | 225.44.03.02.018 | Табличка | |
| 14 | Болт М10х35 | Болт М10х35 | |
| 15 | Шайба 10 65Г | Шайба 10 65Г | |
| 16 | 258.18.03.06.400 | Ось | |
| 17 | Винт В.М6х10 | Винт В.М6х10 | |
| 18 | Шайба 6 65Г | Шайба 6 65Г | |
| 19 | 730.08.00.00.005 | Палец | |
| 20 | Шайба С.8 | Шайба | |
| 21 | Шплинт 2,5х16 | Шплинт 2,5х16 | |
| 22 | 225.44.03.02.005 | Палец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
