Каталог запасных частей к технике: Брянский Арсенал ГС-10.07. Установка педали тормозов

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

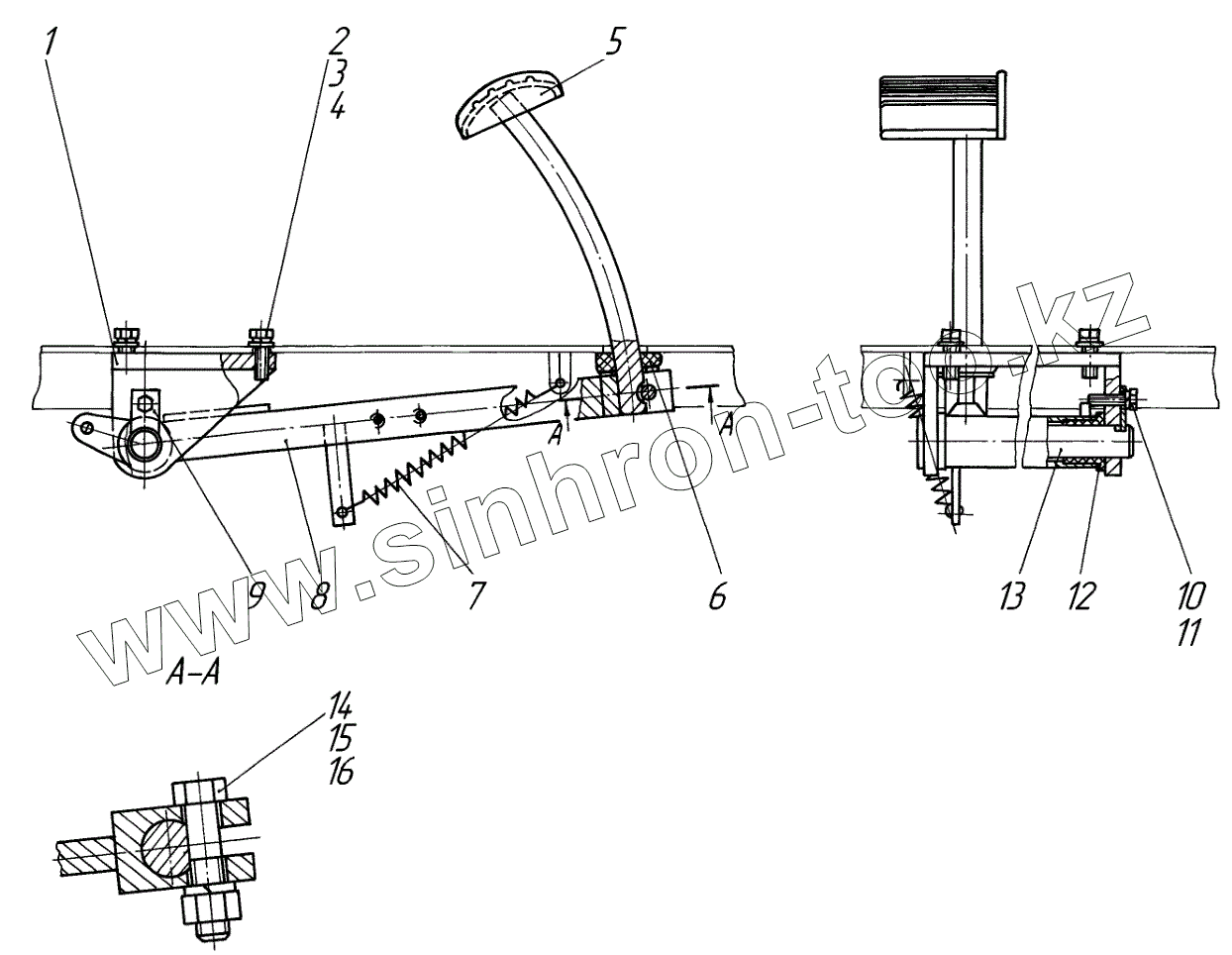

Позиция на иллюстрации	Заводской номер детали		Название детали
1	237.04.01.02.200		Проушина
2	Болт М10х30		Болт М10х30
3	Шайба 10 65Г		Шайба 10 65Г
4	Шайба С.10		Шайба С.10
5	274.04.02.07.200-01		Педаль
6	225.44.03.03.003		Прокладка
7	225.04.03.00003		Пружина
8	258.18.02.05.100		Рычаг
9	237.04.01.02.002		Фиксатор
10	Болт М8х30		Болт М8х30
11	Шайба 8 65Г		Шайба 8 65Г
12	О.860.1018		Втулка
13	237.04.01.02.001		Ось
14	Болт М12х50		Болт М12х50
15	Гайка М12		Гайка М12
16	Шайба 12 65Г		Шайба 12 65Г
