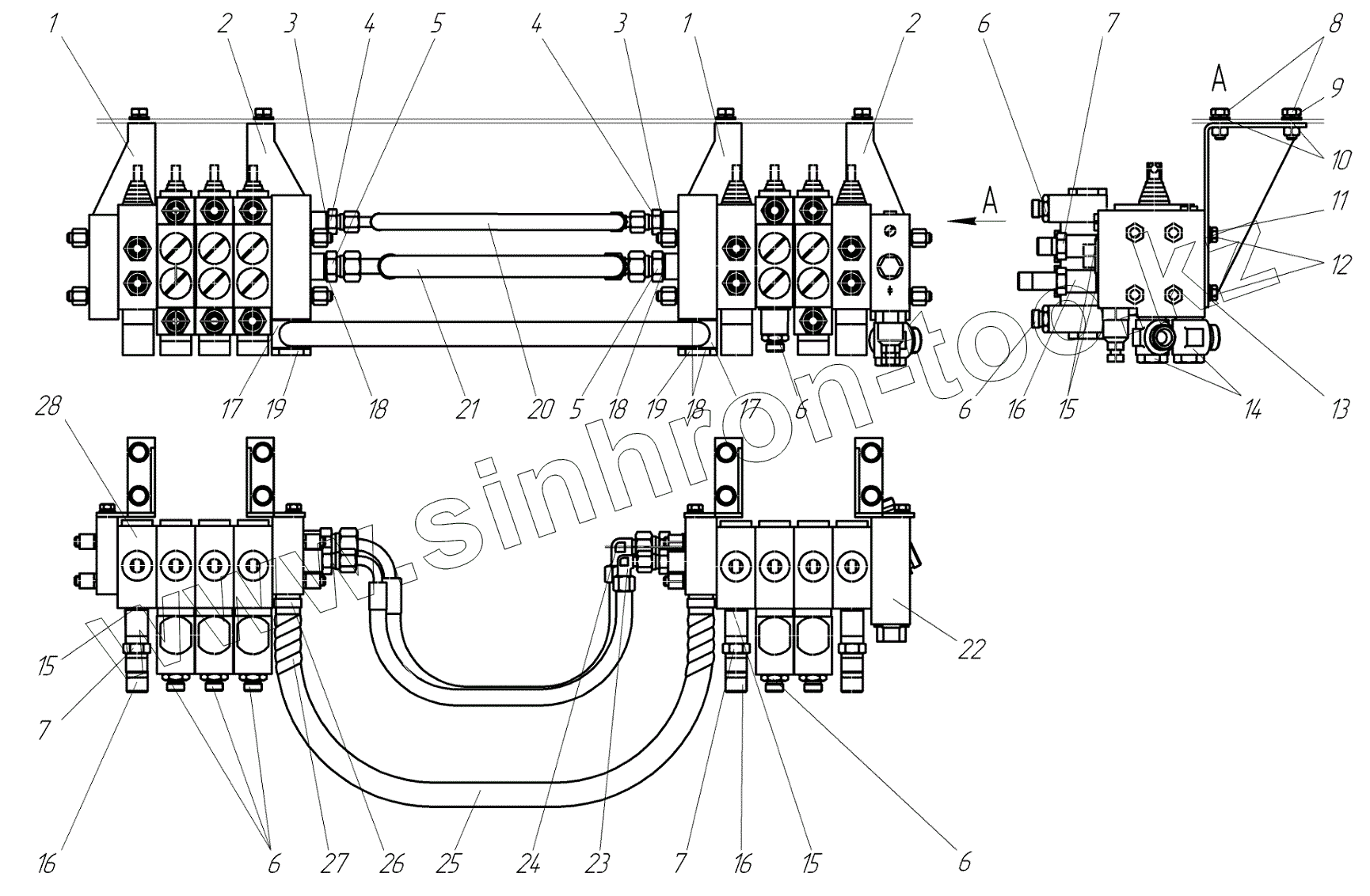

Каталог запасных частей к технике: Брянский Арсенал ГС-10.07. Установка гидрораспределителей
1
1
2
2
3
3
4
4
5
5
6
6
6
6
6
7
7
7
8
9
10
11
12
13
14
15
15
15
16
16
16
17
17
18
18
18
19
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 273.05.02.03.000 | Кронштейн | |
| 2 | 273.05.02.04.000 | Кронштейн | |
| 3 | 16М3 | Прокладка 16М3 | |
| 4 | 250.45.02.00.004 | Штуцер | |
| 5 | 250.45.02.00.005 | Штуцер | |
| 6 | TN92GG-12LМ18х1,5 | Адаптер TN92GG-12LМ18х1,5 | |
| 7 | 273.45.02.00.001 | Штуцер | |
| 8 | Болт М10х25 | Болт М10х25 | |
| 9 | Шайба 10 65Г | Шайба 10 65Г | |
| 10 | Шайба С10 | Шайба | |
| 11 | Шайба 8 65Г | Шайба 8 65Г | |
| 12 | Болт М8х16 | Болт М8х16 | |
| 13 | Шайба С8 | Шайба | |
| 14 | TN111GG-18LМ | Адаптер | |
| 15 | 18М3 | Прокладка 18М3 | |
| 16 | 273.45.02.00.001-01 | Штуцер | |
| 17 | 250.45.02.00.002 | Штуцер поворотный | |
| 18 | 22М3 | Прокладка | |
| 19 | 250.45.02.00.003 | Болт полый | |
| 20 | Рукав в сборе | Рукав в сборе | |
| 21 | Рукав в сборе | Рукав в сборе | |
| 22 | РМ12-01.2- 6.0.1-9.2.2-9.2.3-6.0.1-К14.1 | Гидрораспределитель | |
| 23 | TN119-10L | Адаптер | |
| 24 | TN119-15L | Адаптер TN119-15L | |
| 25 | 250.45.02.00.010 | Рукав 16х25-1,6 | |
| 26 | “NORMA” 20-32 | Хомут червячный | |
| 27 | SAFEPLAST 25 | Спираль гибкая | |
| 28 | РМ12- К15.1-9.2.2х3-6.0.1-К7 | Гидрораспределитель |
