Каталог запасных частей к технике: Брянский Арсенал ГС-10.07. Установка фальшпанелей

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
14
15
16
17
18
19

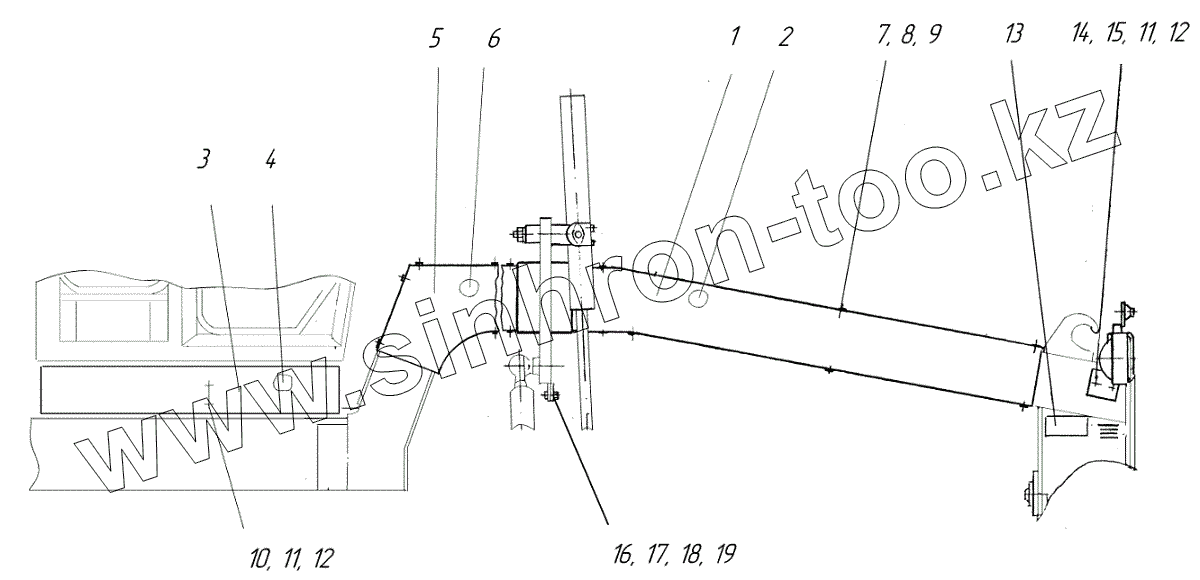

Позиция на иллюстрации Заводской номер детали Название детали
1 258.00.00.00.003 Фальшпанель
2 258.00.00.00.004 Фальшпанель
3 258.00.00.00.009 Фальшпанель
4 258.00.00.00.008 Фальшпанель
5 273.00.00.00.002 Фальшпанель
6 273.00.00.00.002-01 Фальшпанель
7 Болт М6х16 Болт М6х16
8 Шайба 6 65Г Шайба 6 65Г
9 Шайба С.6 Шайба С.6
10 Болт М10х10 Болт
11 Шайба 8 65Г Шайба 8 65Г
12 Шайба С.8 Шайба
13 273.00.00.00.001 Пластина маркировочная
14 225.01.00.00.018 Коробка
15 Болт М6х40 Болт
16 225.00.00.00.025 Стяжка
17 Болт М20х50 Болт М20х50
18 Гайка М20 Гайка М20
19 Шайба 20 65Г Шайба 20 65Г
