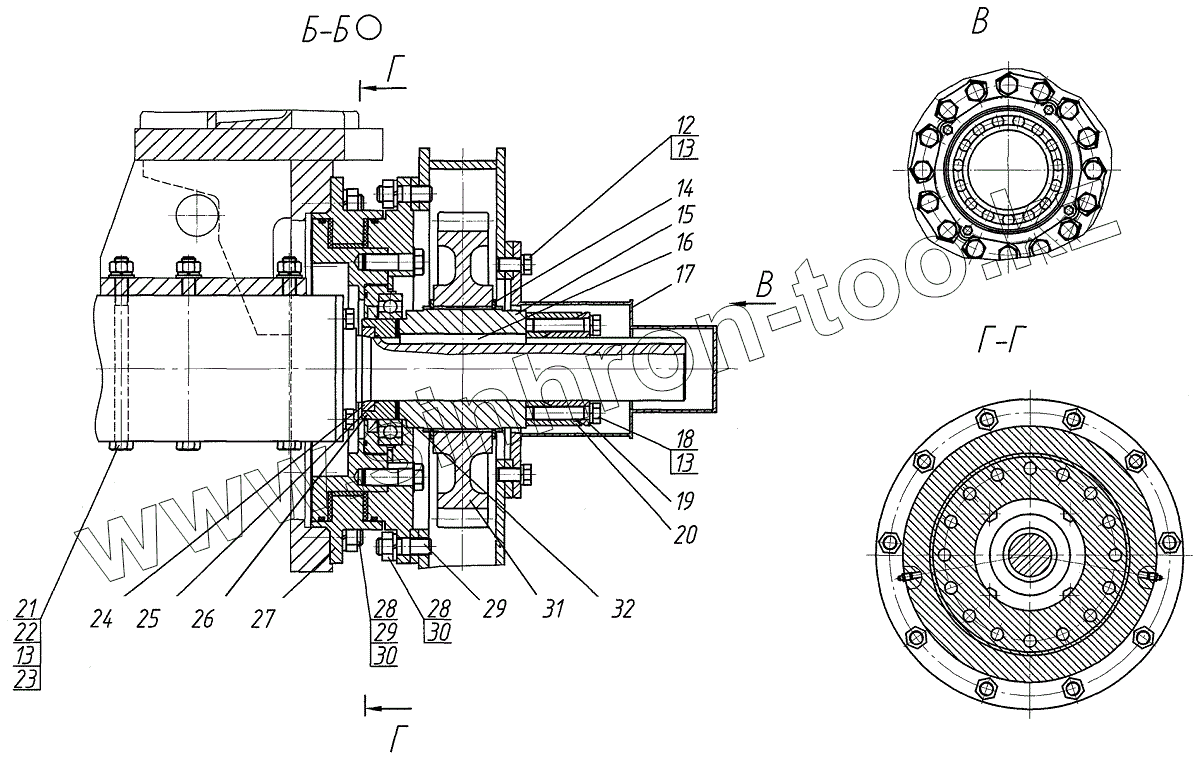

Каталог запасных частей к технике: Брянский Арсенал ГС-10.07. Тележка задняя
12
13
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
29
30
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 273.03.01.04.000 | Колесо | |
| 2 | 258.03.04.00.000 | Мост задний | |
| 3 | 273.03.01.02.000 | Балансир | |
| 4 | 273.03.01.05.000 | Колесо | |
| 5 | 0.820.2056 | Гайка | |
| 6 | Гайка Б М20х1,5 | Гайка | |
| 7 | 51-3103008-Б1 | Болт правый-шпилька | |
| 8 | Шпонка 2-25х14х140 | Шпонка 2-25х14х140 | |
| 9 | 240.03.00.00.005 | Пружина | |
| 10 | 240.03.00.00.004 | Гайка | |
| 11 | 225.73.04.00.001 | Ступица заднего колеса | |
| 12 | Болт М16х35 | Болт | |
| 13 | Шайба 16 65Г | Шайба 16 65Г | |
| 14 | В 150 | Кольцо | |
| 15 | 273.03.01.00.029 | Втулка | |
| 16 | Шпонка 2-20x12x150 | Шпонка | |
| 17 | 273.03.01.00.300 | Крышка | |
| 18 | Болт М16х70.88 | Болт | |
| 19 | 225.03.00.00.002 | Втулка конусная | |
| 20 | 273.03.01.00.012 | Втулка | |
| 21 | Болт М16х220 | Болт | |
| 22 | Гайка М16 | Гайка М16 | |
| 23 | Шайба С.16 | Шайба | |
| 24 | 273.03.01.00.030 | Упор | |
| 25 | Кольцо | Кольцо | |
| 26 | 075-080-30-2-2 | Втулка | |
| 27 | 273.03.01.06.000 | Опора | |
| 28 | 273.03.01.00.023 | Гайка | |
| 29 | Шпилька М20-6g/1,5-6gх40.109.40Х.016 | Шпилька | |
| 30 | Шайба 20 65Г | Шайба 20 65Г | |
| 31 | 273.03.01.00.009 | Шестерня | |
| 32 | 273.03.01.00.033 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
