Каталог запасных частей к технике: Брянский Арсенал ГС-10.07. Тележка задняя

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11

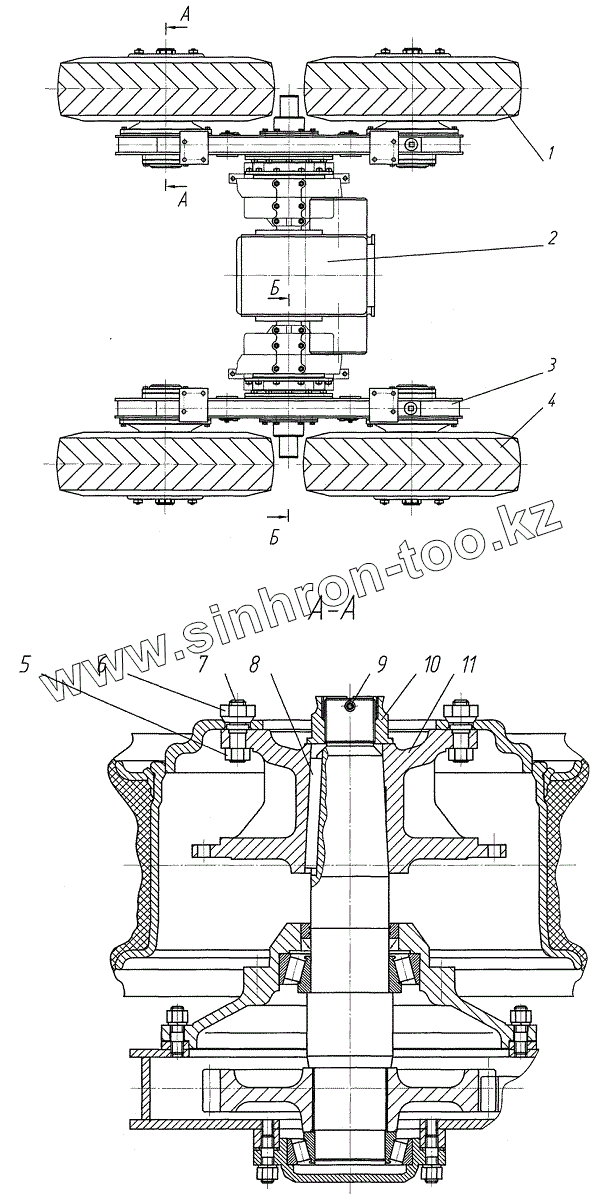

Позиция на иллюстрации Заводской номер детали Название детали
1 273.03.01.04.000 Колесо
2 258.03.04.00.000 Мост задний
3 273.03.01.02.000 Балансир
4 273.03.01.05.000 Колесо
5 0.820.2056 Гайка
6 Гайка Б М20х1,5 Гайка
7 51-3103008-Б1 Болт правый-шпилька
8 Шпонка 2-25х14х140 Шпонка 2-25х14х140
9 240.03.00.00.005 Пружина
10 240.03.00.00.004 Гайка
11 225.73.04.00.001 Ступица заднего колеса
12 Болт М16х35 Болт
13 Шайба 16 65Г Шайба 16 65Г
14 В 150 Кольцо
15 273.03.01.00.029 Втулка
16 Шпонка 2-20x12x150 Шпонка
17 273.03.01.00.300 Крышка
18 Болт М16х70.88 Болт
19 225.03.00.00.002 Втулка конусная
20 273.03.01.00.012 Втулка
21 Болт М16х220 Болт
22 Гайка М16 Гайка М16
23 Шайба С.16 Шайба
24 273.03.01.00.030 Упор
25 Кольцо Кольцо
26 075-080-30-2-2 Втулка
27 273.03.01.06.000 Опора
28 273.03.01.00.023 Гайка
29 Шпилька М20-6g/1,5-6gх40.109.40Х.016 Шпилька
30 Шайба 20 65Г Шайба 20 65Г
31 273.03.01.00.009 Шестерня
32 273.03.01.00.033 Прокладка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
