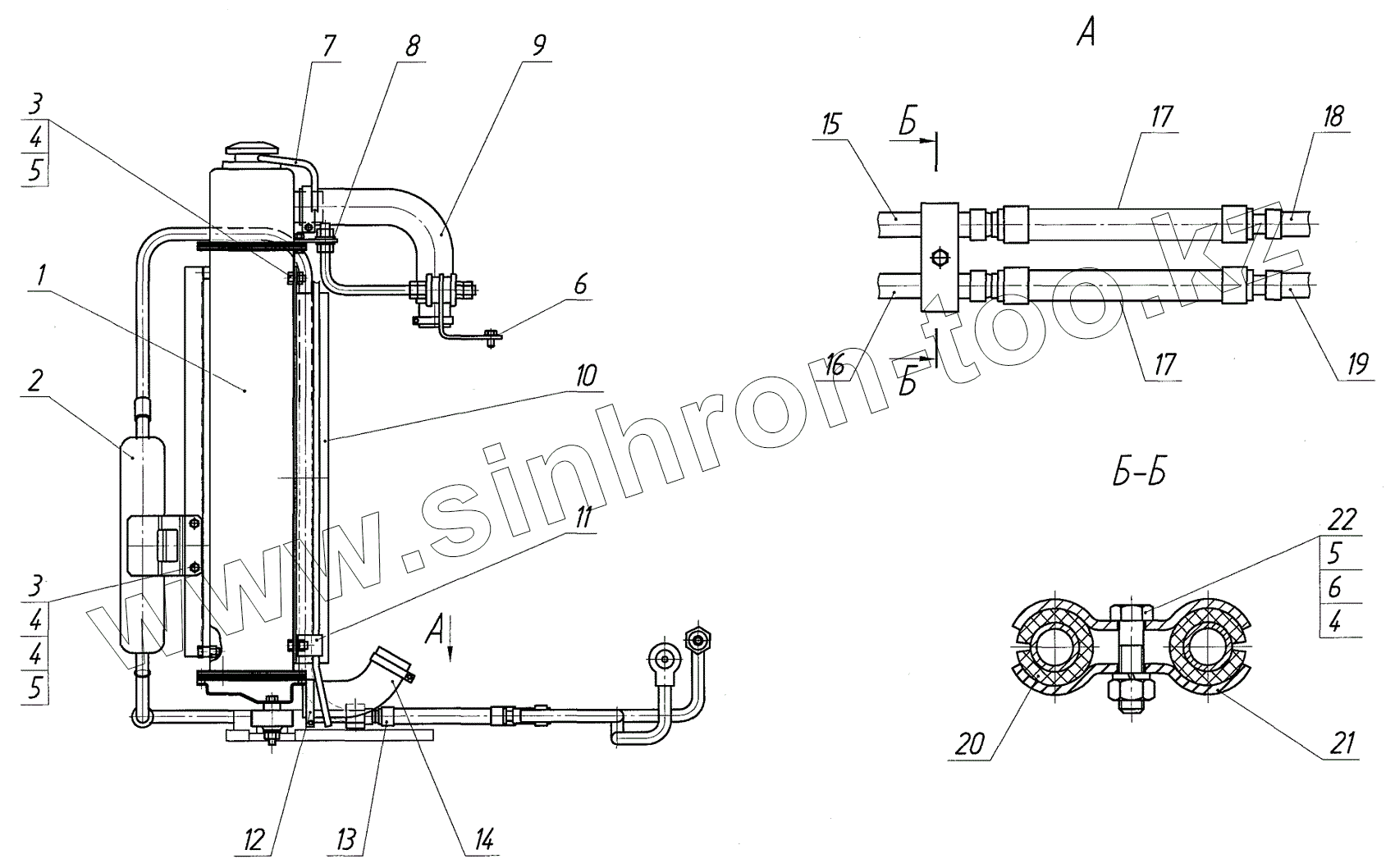

Каталог запасных частей к технике: Брянский Арсенал ГС-10.07. Система охлаждения
1
2
3
3
4
4
4
4
5
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 100У.13.01.010 | Радиатор водяной | |
| 2 | 245.1013.1000 | Радиатор масляный | |
| 3 | Болт М8х16 | Болт М8х16 | |
| 4 | Гайка М8 | Гайка | |
| 5 | Шайба 8.65Г | Шайба 8.65Г | |
| 6 | Шайба С.8.02 | Шайба С.8.02 | |
| 7 | 629.02.01.00.007 | Трубка пароотводящая | |
| 8 | Шайба С.12.02 | Шайба | |
| 9 | 629.02.01.00.008-01 | Рукав силиконовый | |
| 10 | 258.02.01.07.000 | Кожух | |
| 11 | 629.02.01.00.012 | Хомут | |
| 12 | NORMA 40-60 | Хомут червячный | |
| 13 | NORMA 16-27 | Хомут червячный "NORMA" 16-27 | |
| 14 | 629.02.01.00.009-01 | Рукав силиконовый | |
| 15 | 258.02.01.03.000 | Маслопровод | |
| 16 | 258.02.01.04.000 | Маслопровод | |
| 17 | 258.02.01.00.011 | Рукав | |
| 18 | 629.02.01.05.000 | Маслопровод | |
| 19 | 258.02.01.05.000 | Маслопровод | |
| 20 | 258.02.01.00.012 | Рукав | |
| 21 | 613.04.00.00.002 | Скоба | |
| 22 | Болт М8х30 | Болт М8х30 | |
| 23 | 258.02.01.00.001 | Кронштейн правый | |
| 24 | 258.02.01.00.002 | Кронштейн левый | |
| 25 | 258.02.01.00.010 | Рукав | |
| 26 | 258.02.01.00.009 | Рукав | |
| 27 | 70-1405230 | Фильтр | |
| 28 | 629.02.01.00.003 | Болт зажимной | |
| 29 | 0.815.0012 | Кольцо уплотнительное | |
| 30 | 629.02.01.00.004 | Штуцер | |
| 31 | 258.02.01.00.004 | Пластина | |
| 32 | 258.02.01.00.007 | Растяжка | |
| 33 | 258.02.01.00.003 | Уголок | |
| 34 | Гайка М12 | Гайка М12 | |
| 35 | 225.02.00.00.003 | Чашка | |
| 36 | 225.02.00.00.002 | Втулка | |
| 37 | 225.02.00.00.001 | Прокладка | |
| 38 | 0.877.1035 | Пробка | |
| 39 | 0.884.2001 | Хомут |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
