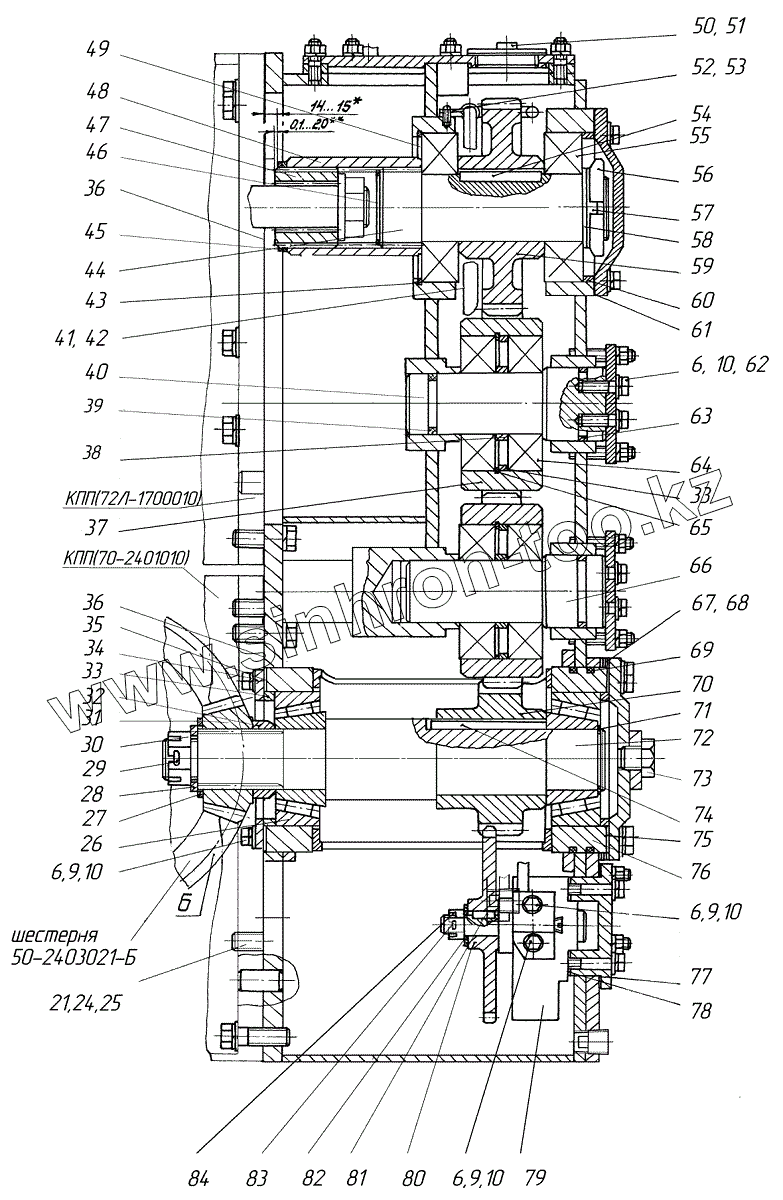

Каталог запасных частей к технике: Брянский Арсенал ГС-10.07. Редуктор

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
6
6
6
6
9
9
9
10
10
10
10
21
24
25
26
27
28
29
30
31
32
33
33
34
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
Позиция на иллюстрации Заводской номер детали Название детали
1 Рым-болт М16 Рым-болт
2 258.03.01.00.007 Прокладка
3 258.03.01.00.006 Крышка
4 Шпилька М10х30.66 Шпилька
5 Гайка М10 Гайка М10
6 Шайба 10.65Г Шайба 10.65Г
7 258.03.10.01.000 Корпус
8 240.30.11.00.025-01 Крышка
9 Болт М10х30 Болт М10х30
10 Шайба С.10.02 Ст3сп Шайба
11 Шпилька М10х35.66 Шпилька
12 258.03.01.00.042 Крышка
13 258.03.01.07.000 Крышка
14 0.877.1035-02 Пробка
15 КПП 1.3-302-45 Пробка магнитная
16 258.03.01.00.011 Крышка
17 258.03.01.00.012 Прокладка
18 258.03.01.00.035 Штифт
19 Болт М10х45 Болт М10х45
20 258.03.01.00.005 Крышка
21 Болт М16х50.66 Болт
22 258.03.01.00.010 Прокладка
23 258.03.01.00.009 Крышка
24 Шайба С.16.02 Ст3сп Шайба
25 Шайба 16.65Г Шайба 16.65Г
26 7611 Подшипник
27 258.03.01.00.013 Шайба
28 258.03.01.00.028 Шайба
29 Шплинт 6,3х71 Шплинт 6,3х71
30 258.03.01.00.004 Гайка
31 50-1701105-Б Шестерня главной передачи
32 258.03.01.00.043 Втулка
33 258.03.01.00.026 Кольцо
34 258.03.01.00.039 Крышка
35 258.03.01.00.020 Прокладка
36 258.03.01.00.018 Прокладка
37 258.03.10.00.001 Шестерня
38 258.03.01.00.030 Кольцо
39 050-055-30-2-2 Кольцо 050-055-30-2-2
40 258.03.10.00.002 Ось
41 258.03.01.00.008 Прокладка
42 258.03.01.04.000 Трубка
43 В130 Кольцо
44 258.03.01.00.032 Вал
45 258.03.01.00.038 Кольцо
46 В62 Кольцо
47 258.03.01.00.033 Втулка
48 258.03.01.00.034 Втулка
49 70-180312 КС17 Подшипник
50 0.877.1020 Пробка
51 0.877.1033 Прокладка
52 258.03.01.00.021 Хомут
53 Винт В.М6х10 Винт В.М6х10
54 Шпонка 2-18х11х63 Шпонка
55 312 Подшипник
56 Гайка М56х2 Гайка
57 Шайба 56.02 Шайба
58 240.30.11.00.070 Кольцо
59 258.03.01.00.003 Кольцо
60 258.03.01.00.015 Шестерня
61 258.03.01.00.016 Прокладка
62 Болт М10х25 Болт М10х25
63 055-065-58-2-2 Кольцо
64 311 Подшипник
65 В120 Кольцо
66 258.03.01.00.031 Ось
67 258.03.01.00.002 Прокладка
68 258.03.01.00.019 Прокладка
69 155-160-36-2-2 Кольцо
70 258.03.01.00.027 Шестерня
71 В55 Кольцо
72 258.03.01.00.044 Вал
73 0.877.1035-04 Пробка
74 Шпонка 2-18х11х82 Шпонка
75 258.03.01.00.014 Прокладка
76 258.03.01.06.000 Стакан
77 258.03.01.00.037 Прокладка
78 258.03.01.00.022 Прокладка
79 258.03.01.02.000 Насос
80 258.03.01.00.024 Шестерня
81 Шпонка 2-6х6х14 Шпонка
82 258.03.01.00.001 Шайба
83 Шплинт 4х36 Шплинт
84 Гайка М16х1,5 Гайка
85 258.03.01.04.001 Фланец
86 258.03.01.04.003 Пробка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
