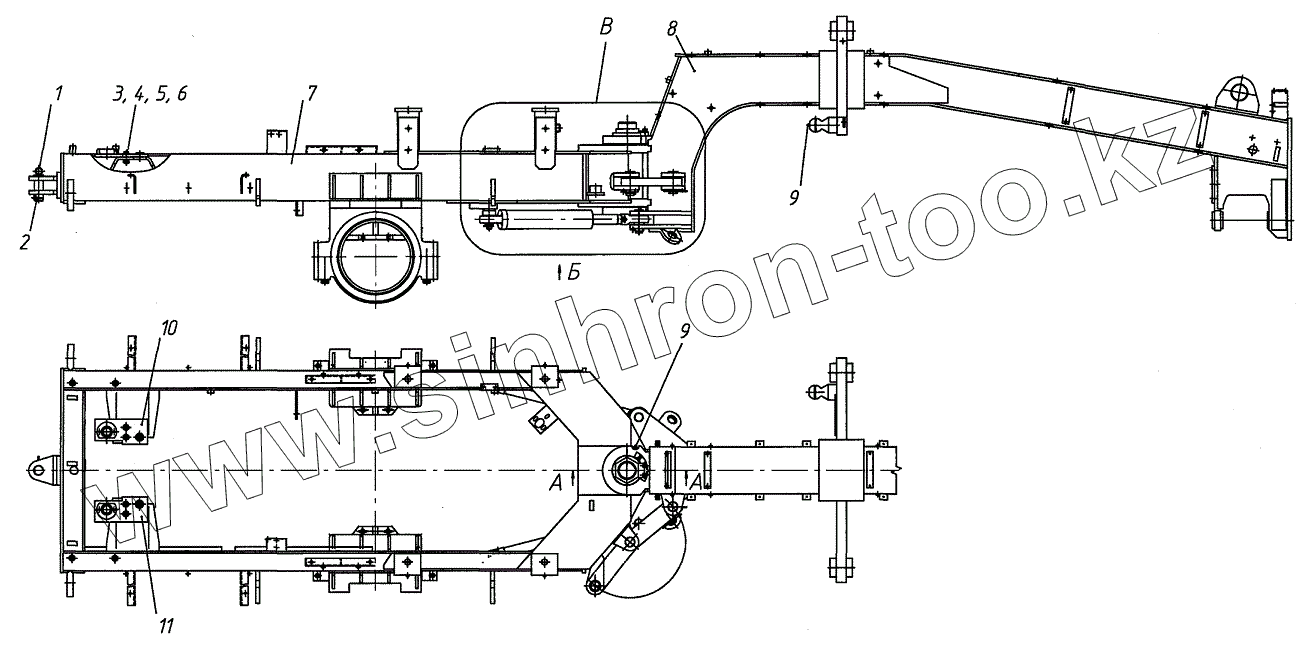

Каталог запасных частей к технике: Брянский Арсенал ГС-10.07. Рама
1
2
3
4
5
6
7
8
9
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 258.01.06.00.000 | Палец | |
| 2 | 200.01.00.00.035 | Защелка | |
| 3 | 258.01.00.00.006 | Болт | |
| 4 | Гайка М16 | Гайка М16 | |
| 5 | Шайба С.16 | Шайба | |
| 6 | Шплинт 3,2х25 | Шплинт 3,2х25 | |
| 7 | 273.01.01.00.000 | Оборудование подмоторной рамы | |
| 8 | 273.01.02.00.000 | Оборудование хребтовой рамы | |
| 9 | Масленка 1.3 | Масленка 1.3 | |
| 10 | 258.01.03.00.000-00 | Кронштейн | |
| 11 | 258.01.03.00.000-01 | Кронштейн | |
| 12 | Хомут пластиковый 200 мм черный | ||
| 13 | 751.01.00.00.003 | Вкладыш | |
| 14 | 751.01.00.00.002 | Крышка | |
| 15 | 751.01.00.00.005 | Штифт | |
| 16 | 751.01.00.00.004 | Гайка | |
| 17 | Болт М12х25 | Болт М12х25 | |
| 18 | Шайба 12 65Г | Шайба 12 65Г | |
| 19 | 751.01.00.00.006 | Ригель | |
| 20 | 115-125-58-2-2 | Кольцо115-125-58-2-2 | |
| 21 | GE 80 SX | Подшипник | |
| 22 | 751.01.03.00.000 | Ось | |
| 23 | ГЦО2-80х50х280 Э | Гидроцилиндр | |
| 24 | 225.21.11.00.002 | Кронштейн | |
| 25 | 0.804.1090 | Ось | |
| 26 | 271.19.00.00.003 | Шайба | |
| 27 | В45 | Кольцо В45 | |
| 28 | 250.01.00.00.014 | Тяга | |
| 29 | 240.01.00.00.003 | Ось | |
| 30 | 258.01.00.00.003 | Шайба | |
| 31 | Гайка М24 | Гайка М24 | |
| 32 | Шплинт 5х45 | Шплинт 5х45 | |
| 33 | 240.01.04.00.000 | Опора | |
| 34 | 258.01.00.00.005 | Кольцо | |
| 35 | 258.01.00.00.001 | Ось | |
| 38 | Шплинт 8х80 | Шплинт 8х80 |
