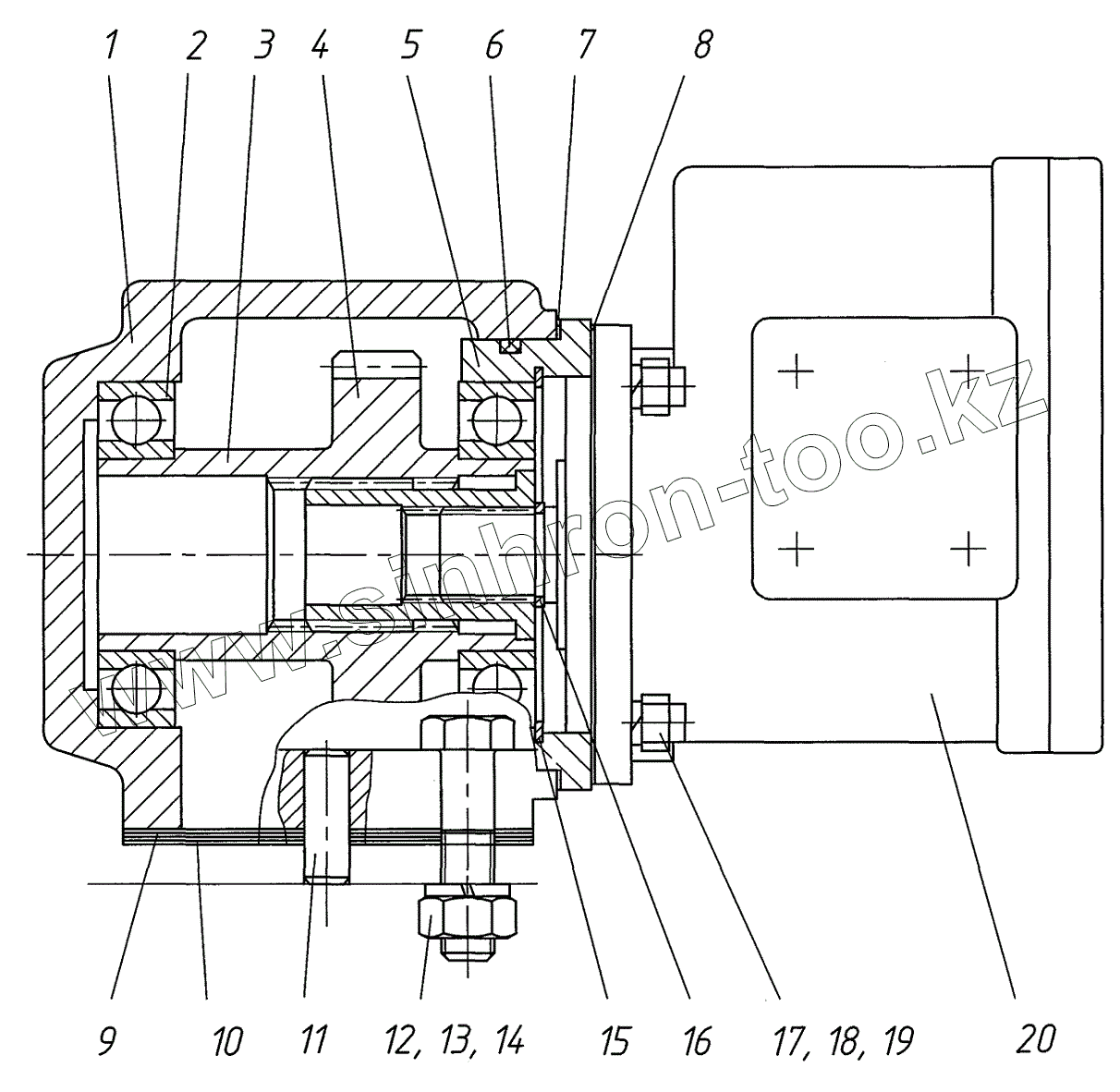

Каталог запасных частей к технике: Брянский Арсенал ГС-10.07. Привод насоса

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
1 258.03.05.02.000 Корпус
2 210 Подшипник
3 258.03.05.01.001 Муфта
4 258.03.05.01.002 Шестерня
5 258.03.05.03.000 Стакан
6 105-110-030-2-2 Кольцо
7 258.03.05.00.003 Прокладка
8 553.01.16.00.003 Прокладка
9 258.03.05.00.008 Прокладка
10 258.03.05.00.009 Прокладка
11 Штифт 12х35 Штифт
12 Болт М14х55 Болт
13 Шайба 14.65Г Шайба 14.65Г
14 Гайка М14 Гайка М14
15 В90 Кольцо В90
16 В24 Кольцо
17 258.03.05.00.005 Шпилька
18 Гайка М10 Гайка М10
19 Шайба 10.65Г Шайба 10.65Г
20 НШ-32-3 Насос НШ-32-3
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
