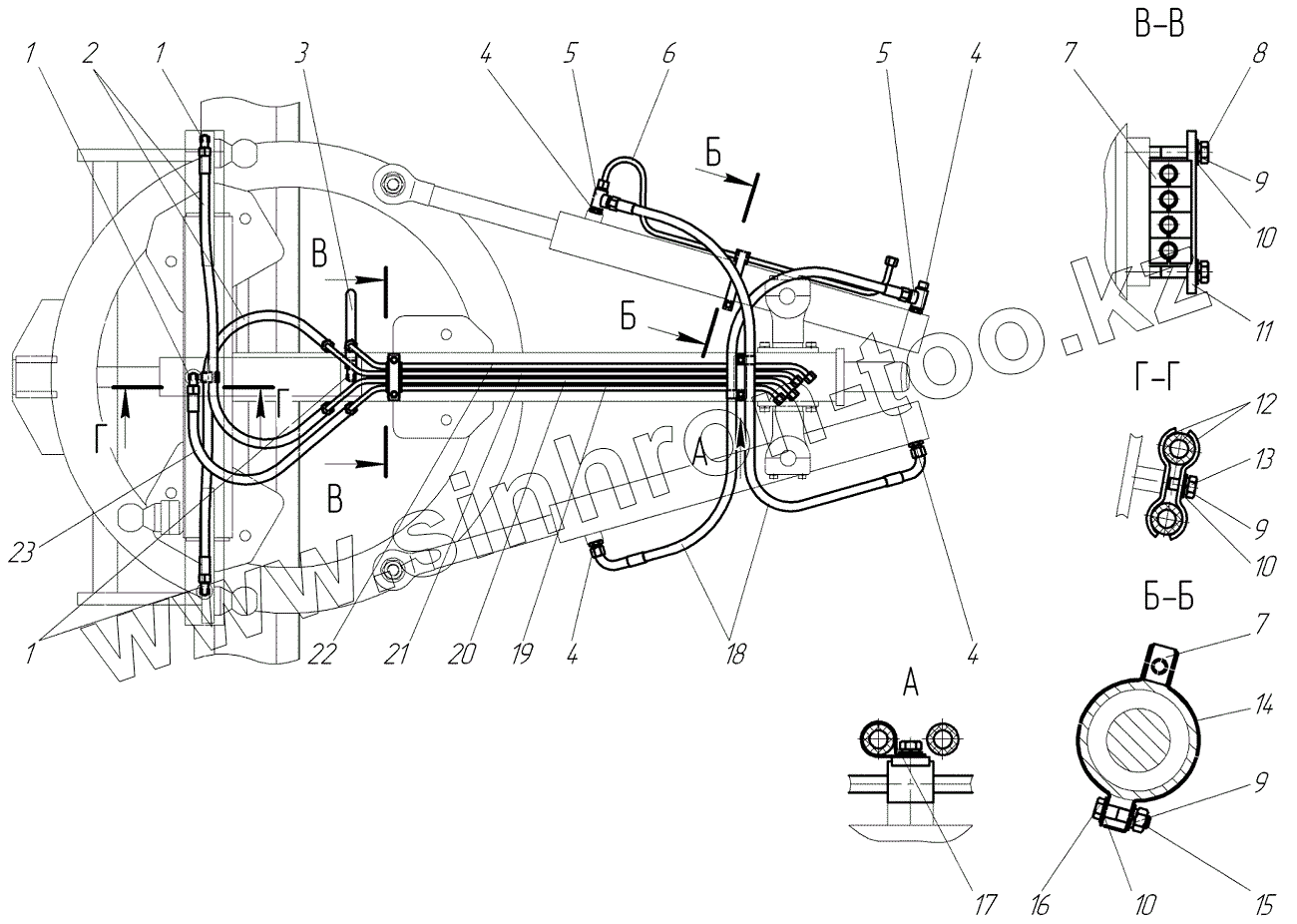

Каталог запасных частей к технике: Брянский Арсенал ГС-10.07. Гидросистема рабочего оборудования
1
1
2
3
4
4
4
4
5
5
6
7
7
8
9
9
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | TN94-12LR1/2” | Адаптер | |
| 2 | Рукав в сборе | Рукав в сборе | |
| 3 | Рукав в сборе | Рукав в сборе | |
| 4 | TN92GG-12LR1/2” | Адаптер | |
| 5 | TN121-12L | Адаптер | |
| 6 | 258.05.01.04.000-04 | Трубопровод | |
| 7 | 0.860.1030-07 | Втулка | |
| 8 | Болт М8х50 | Болт М8х50 | |
| 9 | Шайба 8 65Г | Шайба 8 65Г | |
| 10 | Шайба С8 | Шайба | |
| 11 | 0.884.2006-02 | Скоба | |
| 12 | 613.04.00.00.002 | Скоба | |
| 13 | Болт М8х35 | Болт М8х35 | |
| 14 | 250.45.03.00.001 | Хомут | |
| 15 | Гайка М8 | Гайка | |
| 16 | Болт М8х30 | Болт М8х30 | |
| 17 | 258.05.00.00.002-02 | Хомут | |
| 18 | Рукав в сборе | Рукав в сборе | |
| 19 | 258.05.01.04.000 | Трубопровод | |
| 20 | 258.05.01.04.000-03 | Трубопровод | |
| 21 | 258.05.01.04.000-02 | Трубопровод | |
| 22 | 258.05.01.04.000-01 | Трубопровод | |
| 23 | Рукав в сборе | Рукав в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
