Каталог запасных частей к технике: Брянский Арсенал ГС-10.07. Гидросистема
10
11
11
15
15
38
38
38
38
38
39
39
39
49
69
70
71
72
73
74
75
76
77
78
79
80
81
81
82
83
84
85
86
86
87
88
88
89
90
91
92
93
94

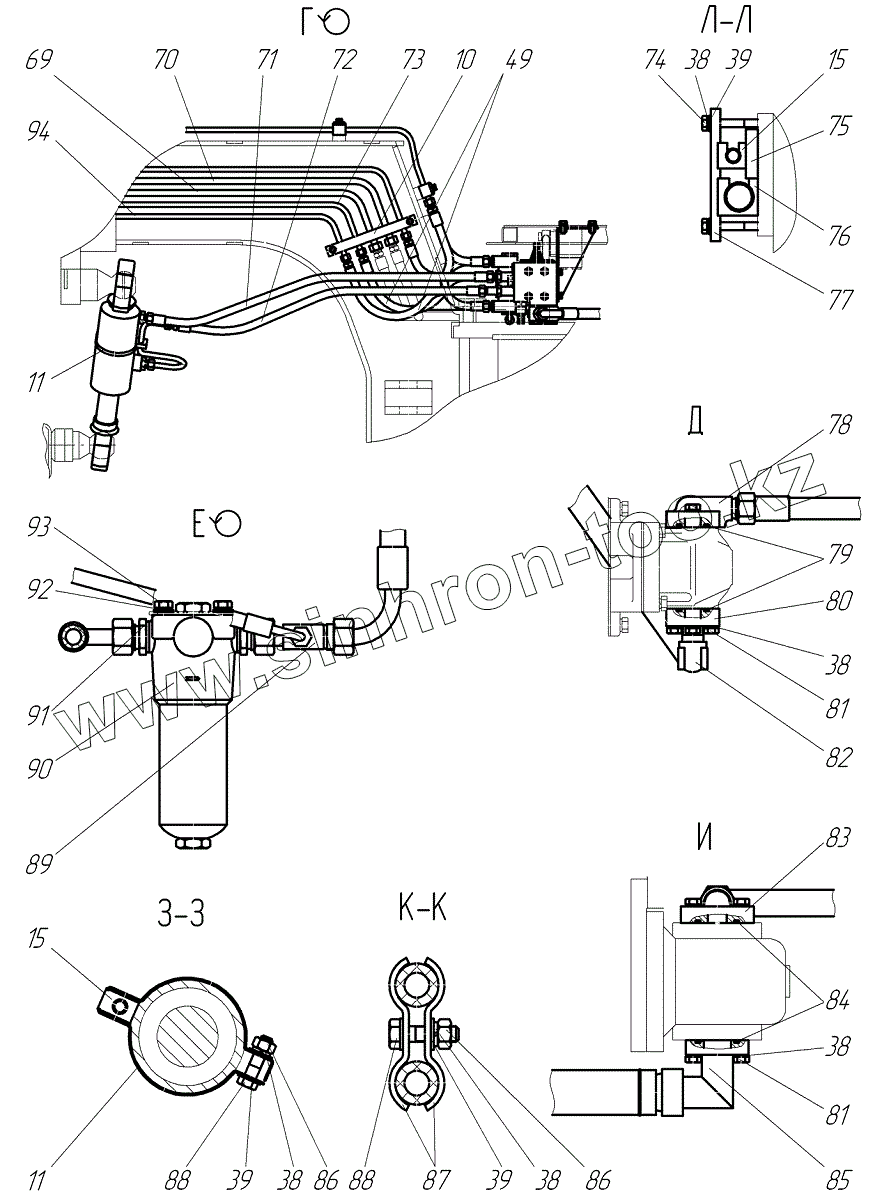

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 258.05.00.00.013 | Рукав | |
| 2 | “NORMA” 32-50 | Хомут червячный | |
| 3 | SMK-20G1/4 | Ниппель – манометр | |
| 4 | 258.05.10.00.000-01 | Трубопровод | |
| 5 | Рукав в сборе | Рукав в сборе | |
| 6 | 258.05.16.00.000 | Гидрораспределитель | |
| 7 | TN119-18L | Адаптер TN119-18L | |
| 8 | 273.45.02.00.000-80 | Установка гидрораспределителей | |
| 9 | Рукав в сборе | Рукав в сборе | |
| 10 | 0.884.2006-04 | Скоба | |
| 11 | 250.45.03.00.001 | Хомут | |
| 12 | 258.05.07.01.000-80 | Гидроцилиндр | |
| 13 | TN92GG-12LR1/2 | Адаптер | |
| 14 | 258.05.08.00.000-01 | Трубопровод | |
| 15 | 0.860.1030-07 | Втулка | |
| 16 | 753.05.03.04.000 | Клапан замедлительный | |
| 17 | 273.05.06.00.000-09 | Трубопровод | |
| 18 | 273.05.06.00.000-05 | Трубопровод | |
| 19 | 273.05.06.00.000-07 | Трубопровод | |
| 20 | 273.05.06.00.000-08 | Трубопровод | |
| 21 | TN98-12L | Адаптер TN98-12L | |
| 22 | 273.05.06.00.000-10 | Трубопровод | |
| 23 | Рукав в сборе | Рукав в сборе | |
| 24 | 258.05.08.00.000-08 | Трубопровод | |
| 25 | Рукав в сборе | Рукав в сборе | |
| 26 | 273.45.01.00.000-80 | Гидросистема рабочего оборудования | |
| 27 | 258.05.05.01.000-80 | Гидроцилиндр | |
| 28 | Рукав в сборе | Рукав в сборе | |
| 29 | 250.35.02.00.002 | Штуцер | |
| 30 | 273.45.05.00.000 | Коллектор | |
| 31 | 771.05.01.01.100 | Тройник | |
| 32 | “NORMA” 20-32 | Хомут червячный | |
| 33 | 258.05.00.00.011 | Рукав | |
| 34 | Рукав в сборе | Рукав в сборе | |
| 35 | Рукав в сборе | Рукав в сборе | |
| 36 | 258.05.10.00.000-00 | Трубопровод | |
| 37 | Болт М8х16 | Болт М8х16 | |
| 38 | Шайба 8 65Г | Шайба 8 65Г | |
| 39 | Шайба С8 | Шайба | |
| 40 | Рукав в сборе | Рукав в сборе | |
| 41 | Рукав в сборе | Рукав в сборе | |
| 42 | Рукав в сборе | Рукав в сборе | |
| 43 | Рукав в сборе | Рукав в сборе | |
| 44 | Рукав в сборе | Рукав в сборе | |
| 45 | 258.05.00.00.002-01 | Хомут | |
| 46 | 0.884.2006-05 | Скоба | |
| 47 | 258.05.08.00.000-00 | Трубопровод | |
| 48 | Рукав в сборе | Рукав в сборе | |
| 49 | Рукав в сборе | Рукав в сборе | |
| 50 | 273.05.06.00.000-00 | Трубопровод | |
| 51 | 273.05.06.00.000-02 | Трубопровод | |
| 52 | 273.05.06.00.000-03 | Трубопровод | |
| 53 | 273.05.06.00.000-01 | Трубопровод | |
| 54 | Рукав в сборе | Рукав в сборе | |
| 55 | TN121-12L | Адаптер | |
| 56 | Рукав в сборе | Рукав в сборе | |
| 57 | 258.05.00.00.014 | Рукав | |
| 58 | 258.05.00.00.015 | Рукав | |
| 59 | “NORMA” 40-60 | Хомут червячный | |
| 60 | Болт М8х50 | Болт М8х50 | |
| 61 | 0.860.1030-12 | Втулка | |
| 62 | Рукав в сборе | Рукав в сборе | |
| 63 | TN98-15L | Адаптер | |
| 64 | 273.05.06.00.000-11 | Трубопровод | |
| 65 | Рукав в сборе | Рукав в сборе | |
| 66 | TN94-15LR | Адаптер TN94-15LR | |
| 67 | Рукав в сборе | Рукав в сборе | |
| 68 | TN92GG-15LR | Адаптер TN92GG-15LR | |
| 69 | 273.05.07.00.000-00 | Трубопровод | |
| 70 | 273.05.07.00.000-01 | Трубопровод | |
| 71 | Рукав в сборе | Рукав в сборе | |
| 72 | Рукав в сборе | Рукав в сборе | |
| 73 | 273.05.06.00.000-04 | Трубопровод | |
| 74 | Болт М8х60 | Болт М8х60 | |
| 75 | 258.05.00.00.008 | Платик 32х50 | |
| 76 | 0.860.1030-05 | Втулка | |
| 77 | 0.884.2006-03 | Скоба | |
| 78 | 257.05.01.00.006 | Патрубок | |
| 79 | 020-025-30 | Кольцо 020-025-30 | |
| 80 | 281.05.01.00.002 | Фланец | |
| 81 | Болт М8х30.88 | Болт | |
| 82 | 283.05.01.00.004 | Угольник | |
| 83 | 257.05.01.00.001 | Патрубок | |
| 84 | 036-042-36 | Кольцо 036-042-36 | |
| 85 | 258.05.45.00.000 | Патрубок | |
| 86 | Гайка М8 | Гайка | |
| 87 | 613.04.00.00.002 | Скоба | |
| 88 | Болт М8х35 | Болт М8х35 | |
| 89 | 273.45.04.00.000 | Тройник | |
| 90 | 760.05.02.02.000 | Фильтр напорный | |
| 91 | Шайба С10 | Шайба | |
| 92 | Шайба 10 65Г | Шайба 10 65Г | |
| 93 | Болт М10х16 | Болт М10х16 | |
| 94 | 273.05.06.00.000-06 | Трубопровод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
