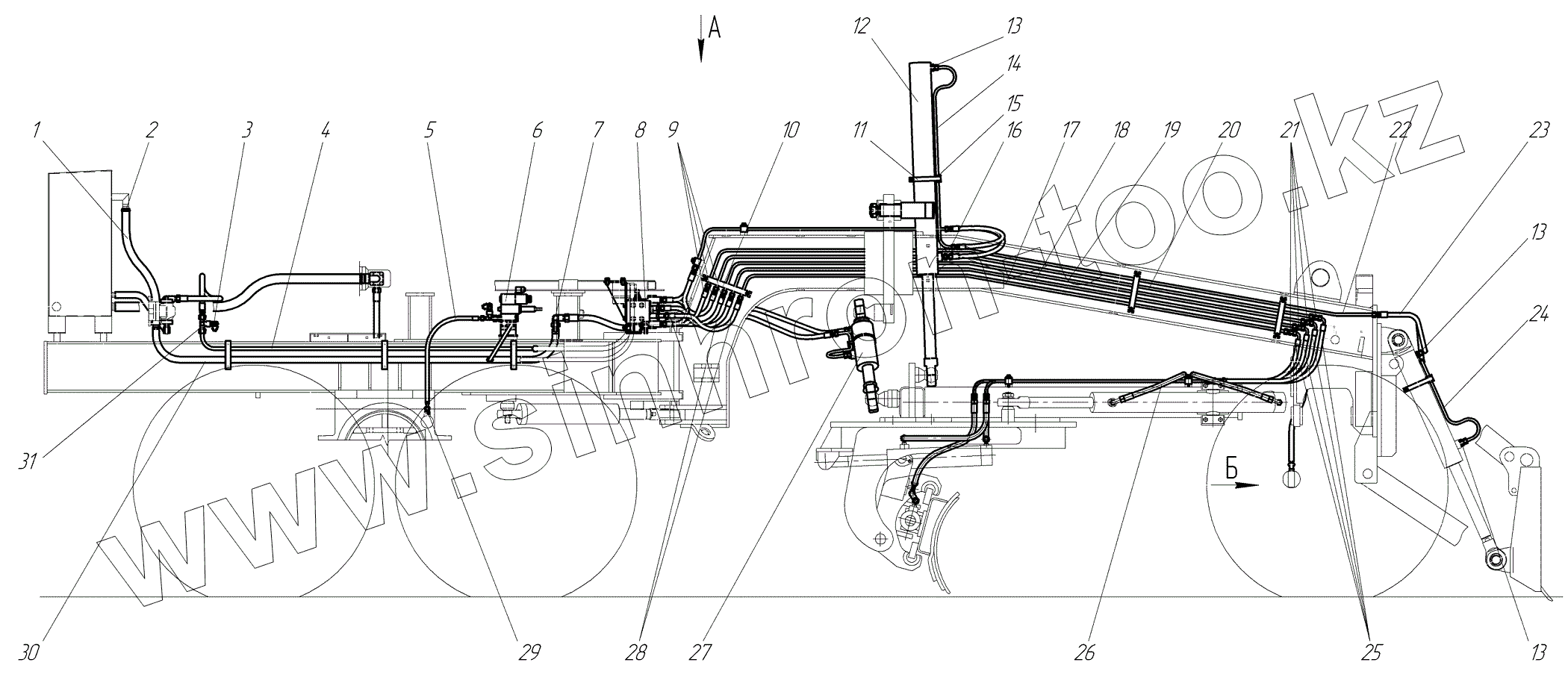

Каталог запасных частей к технике: Брянский Арсенал ГС-10.07. Гидросистема
1
2
3
4
5
6
7
8
9
10
11
12
13
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 258.05.00.00.013 | Рукав | |
| 2 | “NORMA” 32-50 | Хомут червячный | |
| 3 | SMK-20G1/4 | Ниппель – манометр | |
| 4 | 258.05.10.00.000-01 | Трубопровод | |
| 5 | Рукав в сборе | Рукав в сборе | |
| 6 | 258.05.16.00.000 | Гидрораспределитель | |
| 7 | TN119-18L | Адаптер TN119-18L | |
| 8 | 273.45.02.00.000-80 | Установка гидрораспределителей | |
| 9 | Рукав в сборе | Рукав в сборе | |
| 10 | 0.884.2006-04 | Скоба | |
| 11 | 250.45.03.00.001 | Хомут | |
| 12 | 258.05.07.01.000-80 | Гидроцилиндр | |
| 13 | TN92GG-12LR1/2 | Адаптер | |
| 14 | 258.05.08.00.000-01 | Трубопровод | |
| 15 | 0.860.1030-07 | Втулка | |
| 16 | 753.05.03.04.000 | Клапан замедлительный | |
| 17 | 273.05.06.00.000-09 | Трубопровод | |
| 18 | 273.05.06.00.000-05 | Трубопровод | |
| 19 | 273.05.06.00.000-07 | Трубопровод | |
| 20 | 273.05.06.00.000-08 | Трубопровод | |
| 21 | TN98-12L | Адаптер TN98-12L | |
| 22 | 273.05.06.00.000-10 | Трубопровод | |
| 23 | Рукав в сборе | Рукав в сборе | |
| 24 | 258.05.08.00.000-08 | Трубопровод | |
| 25 | Рукав в сборе | Рукав в сборе | |
| 26 | 273.45.01.00.000-80 | Гидросистема рабочего оборудования | |
| 27 | 258.05.05.01.000-80 | Гидроцилиндр | |
| 28 | Рукав в сборе | Рукав в сборе | |
| 29 | 250.35.02.00.002 | Штуцер | |
| 30 | 273.45.05.00.000 | Коллектор | |
| 31 | 771.05.01.01.100 | Тройник | |
| 32 | “NORMA” 20-32 | Хомут червячный | |
| 33 | 258.05.00.00.011 | Рукав | |
| 34 | Рукав в сборе | Рукав в сборе | |
| 35 | Рукав в сборе | Рукав в сборе | |
| 36 | 258.05.10.00.000-00 | Трубопровод | |
| 37 | Болт М8х16 | Болт М8х16 | |
| 38 | Шайба 8 65Г | Шайба 8 65Г | |
| 39 | Шайба С8 | Шайба | |
| 40 | Рукав в сборе | Рукав в сборе | |
| 41 | Рукав в сборе | Рукав в сборе | |
| 42 | Рукав в сборе | Рукав в сборе | |
| 43 | Рукав в сборе | Рукав в сборе | |
| 44 | Рукав в сборе | Рукав в сборе | |
| 45 | 258.05.00.00.002-01 | Хомут | |
| 46 | 0.884.2006-05 | Скоба | |
| 47 | 258.05.08.00.000-00 | Трубопровод | |
| 48 | Рукав в сборе | Рукав в сборе | |
| 49 | Рукав в сборе | Рукав в сборе | |
| 50 | 273.05.06.00.000-00 | Трубопровод | |
| 51 | 273.05.06.00.000-02 | Трубопровод | |
| 52 | 273.05.06.00.000-03 | Трубопровод | |
| 53 | 273.05.06.00.000-01 | Трубопровод | |
| 54 | Рукав в сборе | Рукав в сборе | |
| 55 | TN121-12L | Адаптер | |
| 56 | Рукав в сборе | Рукав в сборе | |
| 57 | 258.05.00.00.014 | Рукав | |
| 58 | 258.05.00.00.015 | Рукав | |
| 59 | “NORMA” 40-60 | Хомут червячный | |
| 60 | Болт М8х50 | Болт М8х50 | |
| 61 | 0.860.1030-12 | Втулка | |
| 62 | Рукав в сборе | Рукав в сборе | |
| 63 | TN98-15L | Адаптер | |
| 64 | 273.05.06.00.000-11 | Трубопровод | |
| 65 | Рукав в сборе | Рукав в сборе | |
| 66 | TN94-15LR | Адаптер TN94-15LR | |
| 67 | Рукав в сборе | Рукав в сборе | |
| 68 | TN92GG-15LR | Адаптер TN92GG-15LR | |
| 69 | 273.05.07.00.000-00 | Трубопровод | |
| 70 | 273.05.07.00.000-01 | Трубопровод | |
| 71 | Рукав в сборе | Рукав в сборе | |
| 72 | Рукав в сборе | Рукав в сборе | |
| 73 | 273.05.06.00.000-04 | Трубопровод | |
| 74 | Болт М8х60 | Болт М8х60 | |
| 75 | 258.05.00.00.008 | Платик 32х50 | |
| 76 | 0.860.1030-05 | Втулка | |
| 77 | 0.884.2006-03 | Скоба | |
| 78 | 257.05.01.00.006 | Патрубок | |
| 79 | 020-025-30 | Кольцо 020-025-30 | |
| 80 | 281.05.01.00.002 | Фланец | |
| 81 | Болт М8х30.88 | Болт | |
| 82 | 283.05.01.00.004 | Угольник | |
| 83 | 257.05.01.00.001 | Патрубок | |
| 84 | 036-042-36 | Кольцо 036-042-36 | |
| 85 | 258.05.45.00.000 | Патрубок | |
| 86 | Гайка М8 | Гайка | |
| 87 | 613.04.00.00.002 | Скоба | |
| 88 | Болт М8х35 | Болт М8х35 | |
| 89 | 273.45.04.00.000 | Тройник | |
| 90 | 760.05.02.02.000 | Фильтр напорный | |
| 91 | Шайба С10 | Шайба | |
| 92 | Шайба 10 65Г | Шайба 10 65Г | |
| 93 | Болт М10х16 | Болт М10х16 | |
| 94 | 273.05.06.00.000-06 | Трубопровод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
