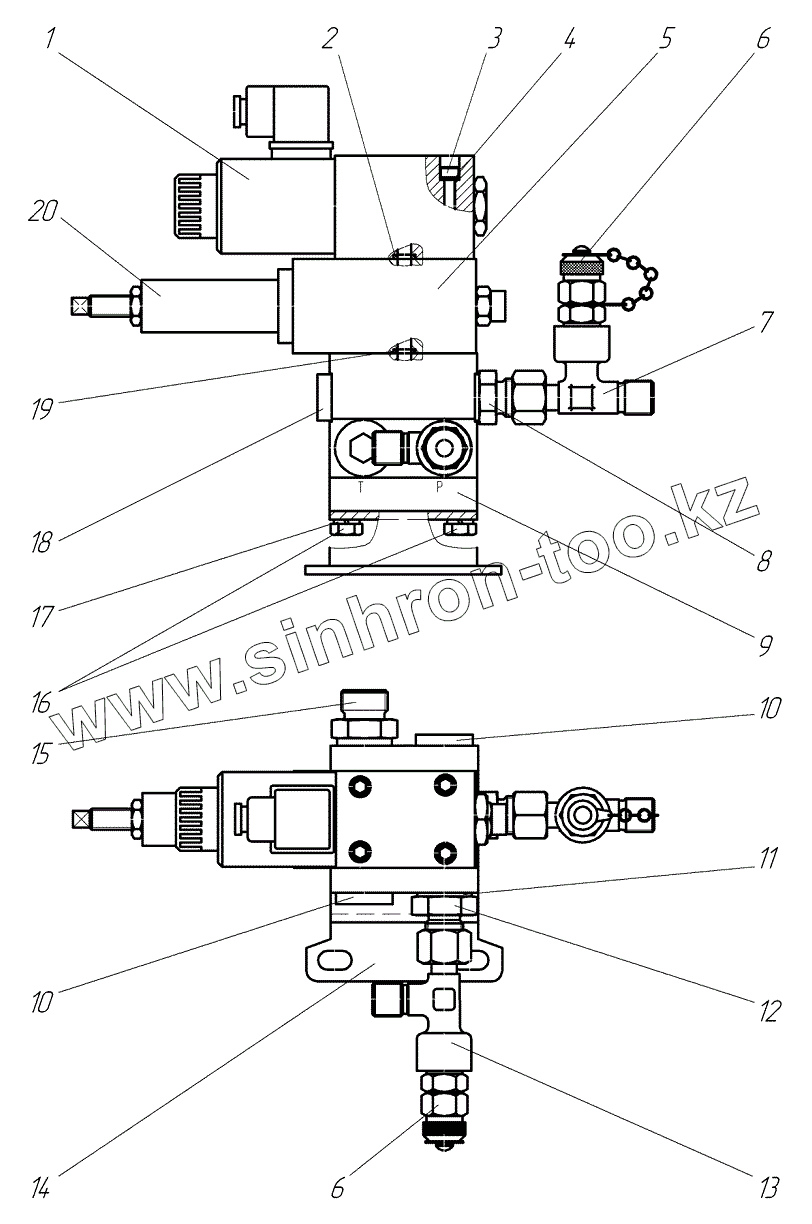

Каталог запасных частей к технике: Брянский Арсенал ГС-10.07. Гидрораспределитель
1
2
3
4
5
6
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | SWH-G02-B2-D24-20 | Гидрораспределитель | |
| 2 | Кольцо уплотнительное | Кольцо уплотнительное | |
| 3 | Винт М5х90.109 | Винт | |
| 4 | Шайба 5 65Г | Шайба 5 65Г | |
| 5 | 20-CFT-07 | Корпус клапана | |
| 6 | SMK-20G-1/4 | Ниппель – манометр | |
| 7 | 258.05.16.02.000 | Тройник | |
| 8 | TN92GG-12LR | Адаптер TN92GG-12LR | |
| 9 | 143740 250.05.01.09.001 | Плита монтажная | |
| 10 | TN185GG-1/2"R | Адаптер TN185GG-1/2"R | |
| 11 | G1/2 М3 | Прокладка | |
| 12 | 258.05.16.00.004 | Штуцер | |
| 13 | 258.05.16.01.000 | Тройник | |
| 14 | 258.05.16.00.002 | Кронштейн | |
| 15 | TN92GG-15LR | Адаптер TN92GG-15LR | |
| 16 | Болт М8х16 | Болт М8х16 | |
| 17 | Шайба 8 65Г | Шайба 8 65Г | |
| 18 | TN185GG-3/8"R | Адаптер | |
| 19 | Кольцо уплотнительное | Кольцо уплотнительное | |
| 20 | RLD 20/U-N | Клапан |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
