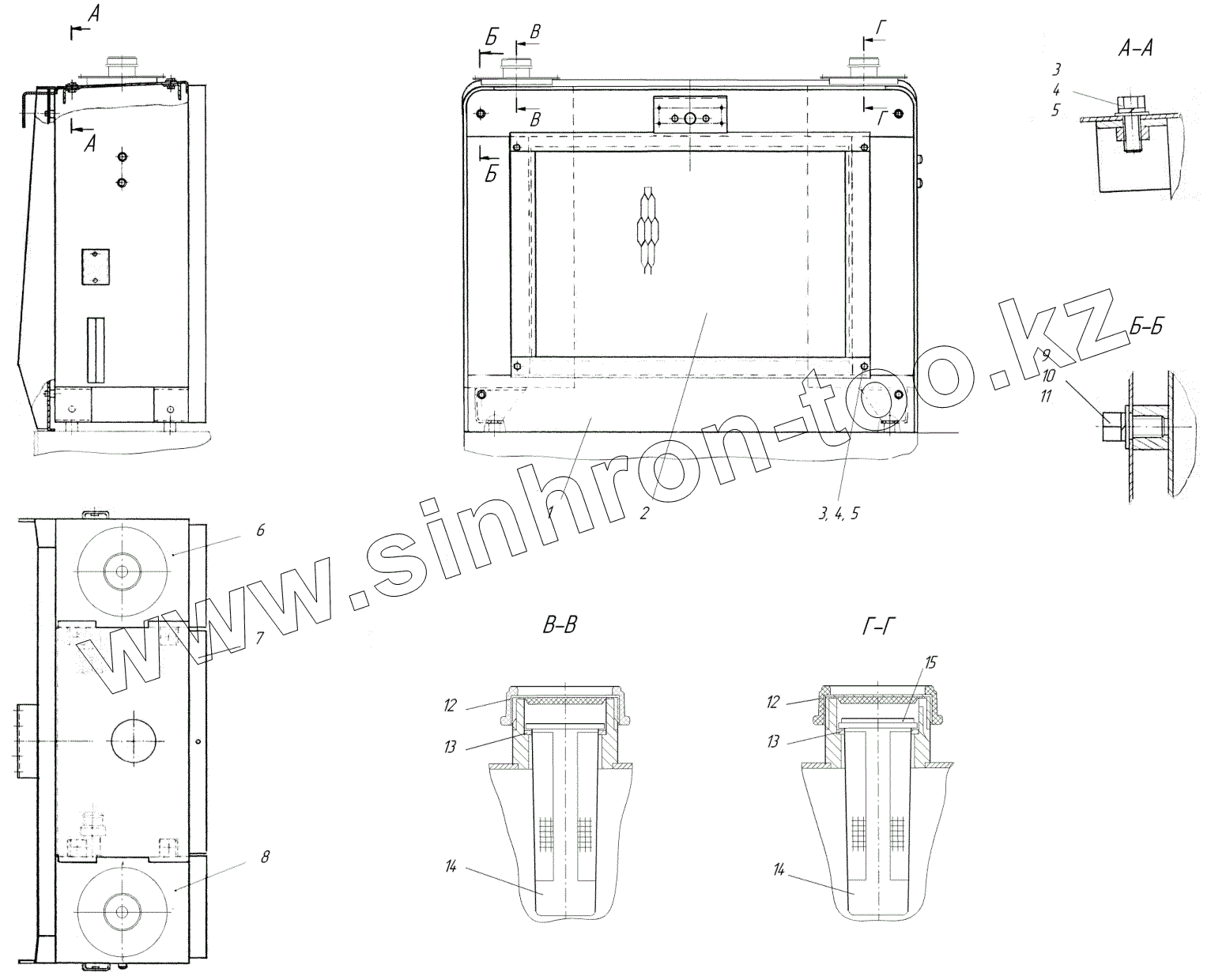

Каталог запасных частей к технике: Брянский Арсенал ГС-10.07. Блок масляных баков

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

5

5

6

7

8

9

10

11

12

12

13

13

14

14

15

Позиция на иллюстрации	Заводской номер детали		Название детали
1	258.04.01.04.100		Рамка
2	258.04.01.04.200		Панель
3	Болт М10х25		Болт М10х25
4	258.04.06.00.002		Шайба
5	Шайба 10 65Г		Шайба 10 65Г
6	258.04.01.01.000		Бак масляный
7	258.04.01.03.000		Крыша
8	258.04.01.02.000		Бак масляный
9	Болт М12х25		Болт М12х25
10	Шайба 12 65Г		Шайба 12 65Г
11	Шайба С.12		Шайба
12	3302-1101059		Пробка топливного бака
13	271.25.15.00.013		Кольцо
14	200.05.02.13.000		Фильтр
15	271.25.15.00.014		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
