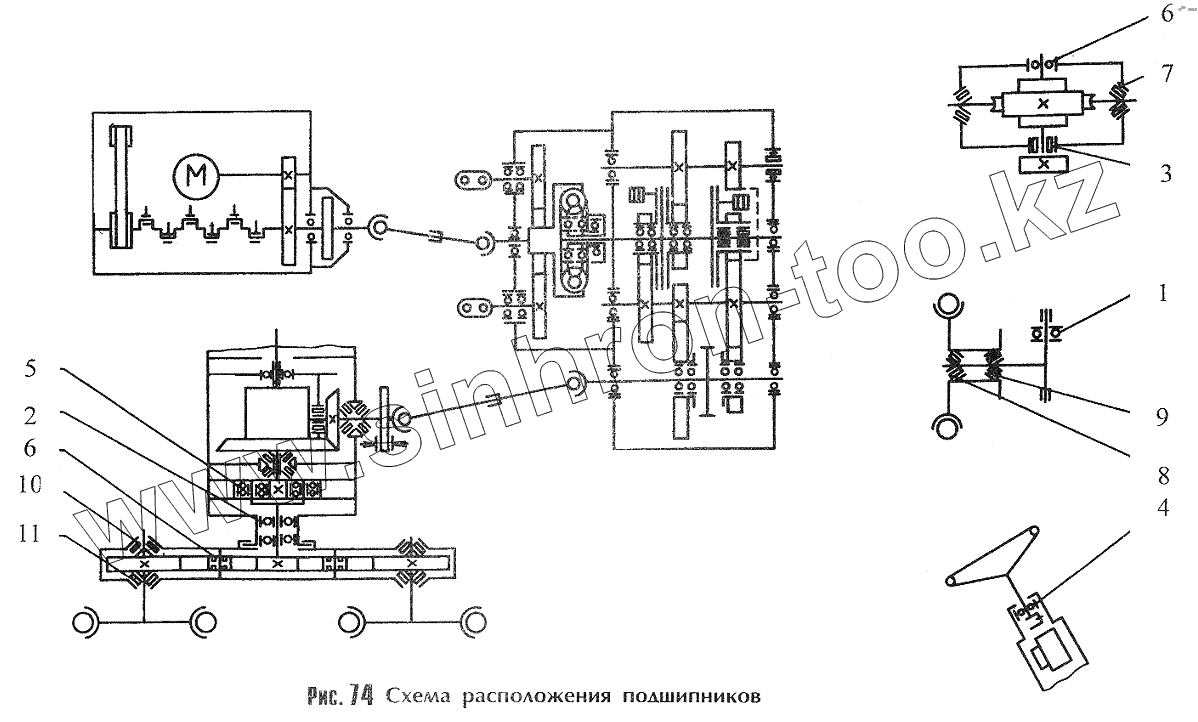

Схема расположения подшипников
Подшипники
1
2
3
4
5
6
6
7
8
9
10
11
Позиция на иллюстрации
Заводской номер детали
Название детали
1
46.1200.0130
Подшипник 8209
2
46.1214.3339
Подшипник 220А
3
46.1214.45738
Подшипник 312А ГОСТ 520-71
4
46.1913.1301
Подшипник 60206К
5
46.2113.08291
Подшипник 3608
6
46.2214.4861
Подшипник 42312К4У ГОСТ 8328-75
7
46.2413.27485
Подшипник 7611К1 ГОСТ 333-79
8
46.2410.140
Подшипник 7610
9
46.2410.0144
Подшипник 7613
10
46.2414.2133
Подшипник 7518К
11
46.2414.2191
Подшипник 7520
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
