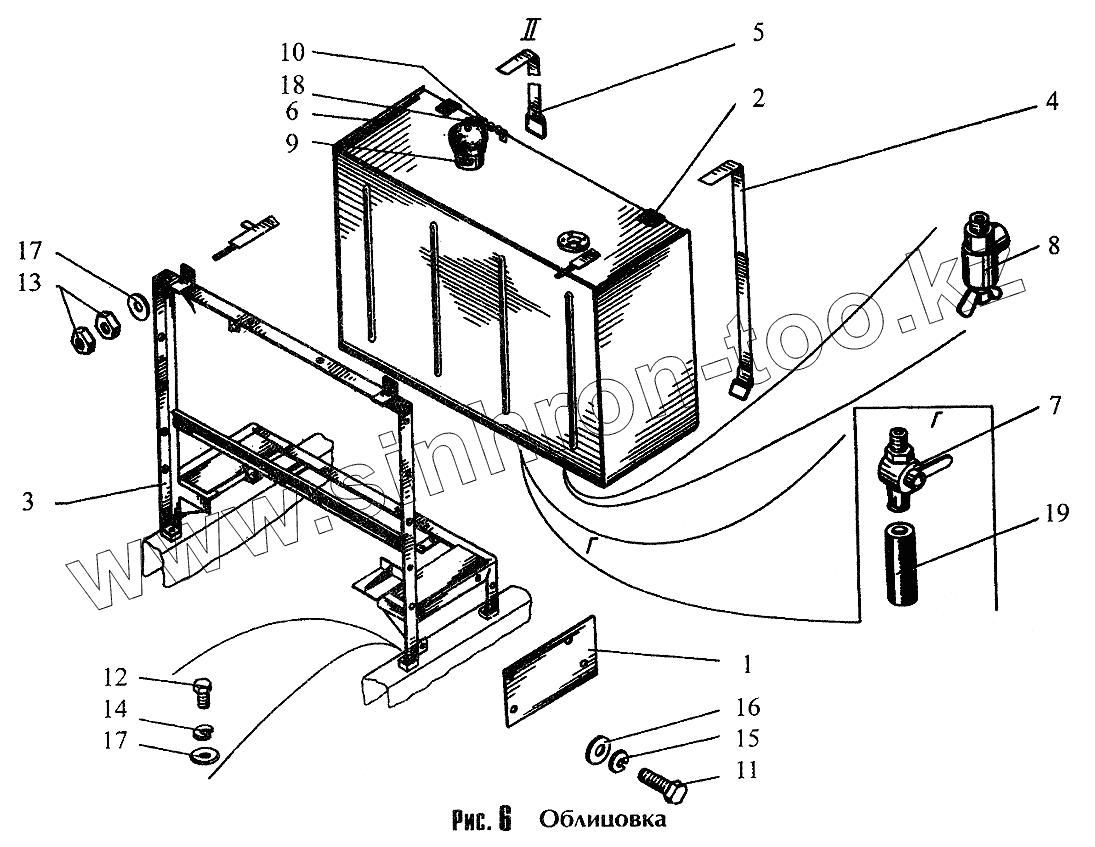

Каталог запасных частей к технике: Брянский Арсенал ДЗ-180А. Облицовка (225.25.00.00.000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали
1 225.25.00.00.004 Лист
2 225.25.23.00.002 Прокладка
3 225.25.23.02.000 Опора
4 225.25.23.03.000-60 Хомут
5 225.25.23.03.000-61 Хомут
6 225.25.23.04.000 Бак топливный
7 200.02.02.02.000 Краник спускной
8 200.04.10.00.000 Кран
9 200.04.25.00.000 Фильтр
10 200.15.05.00.000 Цепь
11 99.101.372 Болт М10х25
12 99.101.463 Болт М12х25
13 99.401.153 Гайка М12
14 99.502.013 Шайба 12.65Г
15 99.502.026 Шайба 10.65Г
16 99.503.020 Шайба 10
17 99.503.021 Шайба 12
18 99.601.107 Шплинт 3,2х25
19 12х21-16 Рукав 12х21-16 (L=250мм)
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
