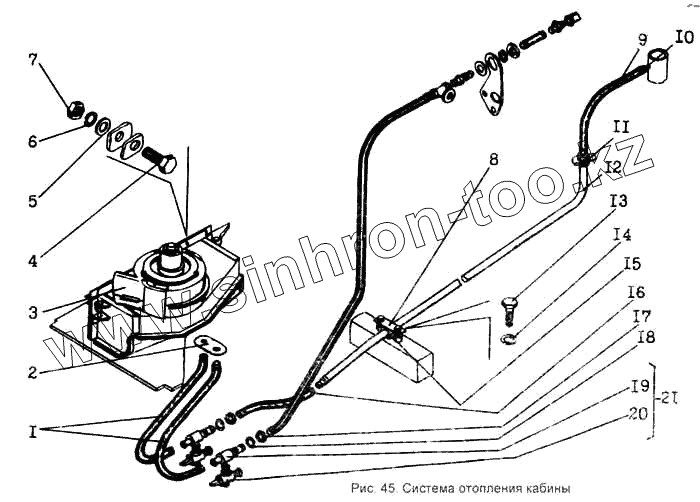

Каталог запасных частей к технике: Брянский Арсенал ДЗ-143. Система отопления кабины
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 225.31.00.00.019 | Рукав 16х25-16 | |
| 2 | 225.31.00.00.003 | Прокладка | |
| 3 | 46.9152.2057 | Отопитель 377-8101010-20 | |
| 4 | Болт М6-6gх20.46.06 | Болт М6-6gх20.46.06 | |
| 5 | Шайба 6х14.02.Ст3кп.06 | Шайба 6х14.02.Ст3кп.06 | |
| 6 | Шайба 6.65Г.06 | Шайба 6.65Г.06 | |
| 7 | Гайка М6-7Н.5С.06 | Гайка М6-7Н.5С.06 | |
| 8 | 225.31.00.00.015 | Планка | |
| 9 | 225.31.00.00.017 | Рукав 16х25-16 | |
| 10 | 225.31.00.00.012 | Ниппель | |
| 11 | 371222200306 | Кран муфтовый бонусный проходной сальниковый латунный | |
| 12 | 225.31.04.00.000 | Труба | |
| 13 | Болт М8-8gх30.46.06 | Болт М8-8gх30.46.06 | |
| 14 | Шайба | Шайба | |
| 15 | 0.860.103003 | Втулка | |
| 16 | 225.31.00.00.016 | Рукав 16х25х16 | |
| 17 | Гайка М24х2-7Н.8 | Гайка М24х2-7Н.8 | |
| 18 | Шайба 24.65Г.06 ГОСТ 6402-70 | Шайба 24.65Г.06 ГОСТ 6402-70 | |
| 19 | 225.31.08.00.001 | Ниппель | |
| 20 | 200.02.02.02.000 | Краник спускной | |
| 21 | 225.31.08.00.000 | Кран |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
