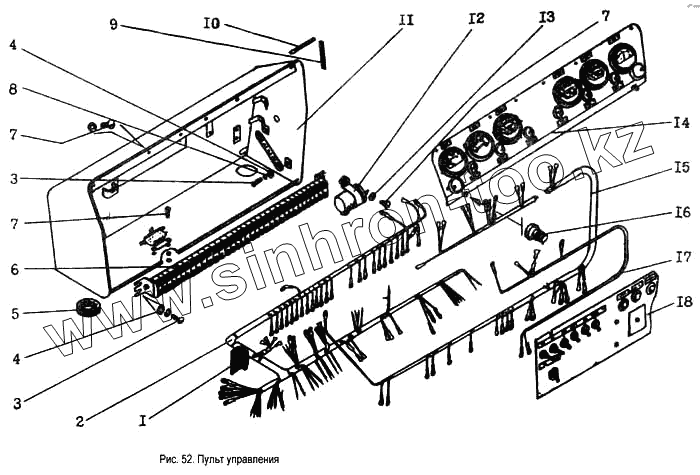

Каталог запасных частей к технике: Брянский Арсенал ДЗ-143. Пульт управления
1
2
3
3
4
4
5
6
7
7
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 225.34.05.00.003 | Пластина | |
| 2 | 225.34.05.14.000 | Жгут первый пульта | |
| 3 | Винт ВМ5-8gх16.46.06 | Винт ВМ5-8gх16.46.06 | |
| 4 | Шайба 5.01.08кп.06 | Шайба 5.01.08кп.06 | |
| 5 | 0.860.990902 | Втулка | |
| 6 | 570.000 | Блок клемменый КБ10-34У2 | |
| 7 | Винт ВМ6-8gх16.46.06 | Винт ВМ6-8gх16.46.06 | |
| 8 | Шайба 5.65Г.06 | Шайба 5.65Г.06 | |
| 9 | 225.34.05.00.00405 | Профиль | |
| 10 | 225.34.05.00.00404 | Профиль | |
| 11 | 225.34.05.01.000 | Корпус | |
| 12 | 45.7374.6151 | Прерыватель указателей поворота РС41ОВ | |
| 13 | Шайба 6х1,4.01.08кп.06 | Шайба 6х1,4.01.08кп.06 | |
| 14 | 225.34.05.03.000 | Панель приборная | |
| 15 | 225.34.05.21.000 | Жгут | |
| 16 | 225.34.05.00.001 | Ручка | |
| 17 | 225.34.05.17.000 | Жгут второй пульта | |
| 18 | 225.34.05.02.000 | Панель переключателей |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
