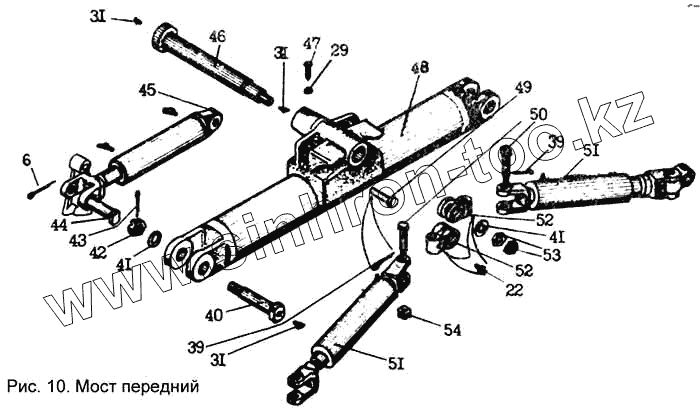

Каталог запасных частей к технике: Брянский Арсенал ДЗ-143. Мост передний (Установка цилиндров)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
39
39
40
41
41
42
43
44
45
46
47
48
49
50
51
51
52
52
53
Позиция на иллюстрации Заводской номер детали Название детали
39 Штифт 4х40.06 ГОСТ 397-79 Штифт 4х40.06 ГОСТ 397-79
40 255.06.00.00.008 Ось
41 Шайба 30.02 Ст3кп.06 Шайба 30.02 Ст3кп.06
42 Гайка М30х2.8.06 Гайка М30х2.8.06
43 Шплинт 6.3х63.06 Шплинт 6.3х63.06
44 0.804.1066 Палец
45 225.56.02.00.000 Цилиндр наклона колес
46 200.36.00.00.020 Ось
47 Винт ВМ12-8gх50.14Н.06 ГОСТ 1483-84 Винт ВМ12-8gх50.14Н.06 ГОСТ 1483-84
48 225.56.05.00.000 Балка
49 0.804.1067 Палец
50 225.06.00.00.006 Палец
51 225.06.02.00.000 Цилиндр
52 200.06.00.00.008 Вилка
53 Гайка 2М30-7Н.8.06 Гайка 2М30-7Н.8.06
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
