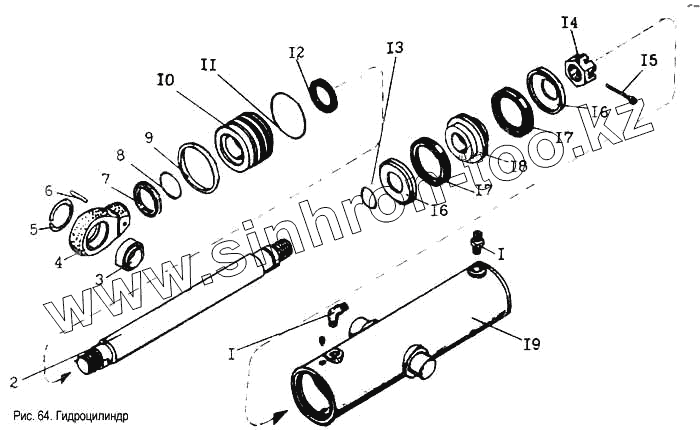

Каталог запасных частей к технике: Брянский Арсенал ДЗ-143. Гидроцилиндр (Продолжение1)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 225.05.15.00.001 | Штуцер | |
| 2 | 0.463.0018 | Шток | |
| 3 | 46.4913.33314 | Подшипник ШС-45 | |
| 4 | 0.463.1001 | Головка штока | |
| 5 | Кольцо Б72 | Кольцо Б72 | |
| 6 | Штифт 6m6х60.06 | Штифт 6m6х60.06 | |
| 7 | 97.060.17702 | Грязесъемник | |
| 8 | Кольцо 060-070-58-2-2 | Кольцо 060-070-58-2-2 | |
| 9 | 0.815.0080 | Кольцо | |
| 10 | 0.464.0007 | Втулка | |
| 11 | Кольцо 110-120-58-2-2 | Кольцо 110-120-58-2-2 | |
| 12 | Манжета 3-80х60-6 | Манжета 3-80х60-6 | |
| 13 | Кольцо 042-050-48-2-2 | Кольцо 042-050-48-2-2 | |
| 14 | 0.820.2058 | Гайка | |
| 15 | Шплинт 8х80.06 | Шплинт 8х80.06 | |
| 16 | 0.462.2001 | Манжетодержатель | |
| 17 | Манжет 3-120х90-6 | Манжета 3-120х90-6 | |
| 18 | 40.462.0017 | Поршень | |
| 19 | 225.19.04.01.200 | Гильза |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
