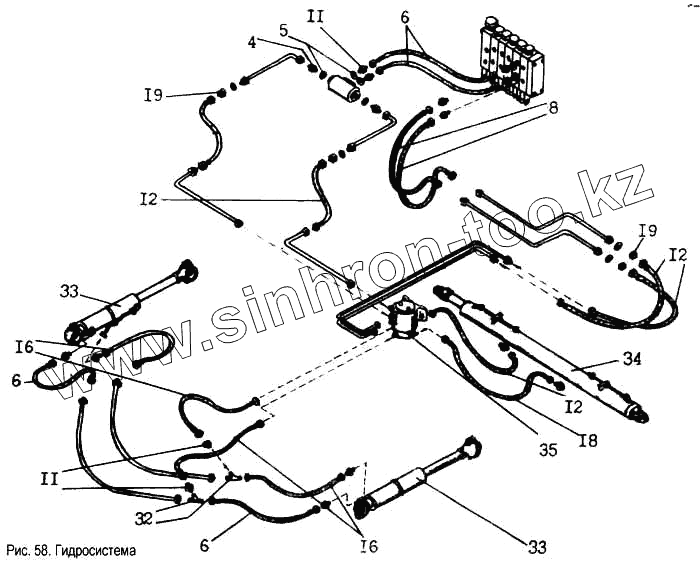

Каталог запасных частей к технике: Брянский Арсенал ДЗ-143. Гидросистема (Продолжение4)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
4
5
6
6
6
8
11
11
12
12
12
16
16
18
19
19
32
33
33
34
35
Позиция на иллюстрации Заводской номер детали Название детали
4 225.05.00.00.001 Штуцер
5 Кольцо 019-023-25-2-2 Кольцо 019-023-25-2-2
6 48.3386.0665 Рукав РВД 12х650У М22х1,5
8 48.3386.0653 Рукав РВД 12х450У М22х1,5 ТУ 22-4756-80
11 0.871.1174 Штуцер
12 48.3386.0697 Рукав РВД 12х1250У М22х1,5
16 48.3386.0681 Рукав РВД 12х850У М22х1,5
18 48.3386.0689 Рукав РВД 12х1050У М22х1,5
19 225.05.00.00.008 Гайка 2М22х1,5.7Н.8.06
32 225.05.00.00.024 Тройник
33 225.07.16.00.000 Гидроцилиндр
34 225.07.06.00.000 Гидроцилиндр выноса отвала
35 225.07.19.00.000 Шарнир гидравлический
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
