Асфальтоукладчик АсфК-3-02
Расположение узлов и систем
1
2
3
4
5
6
7

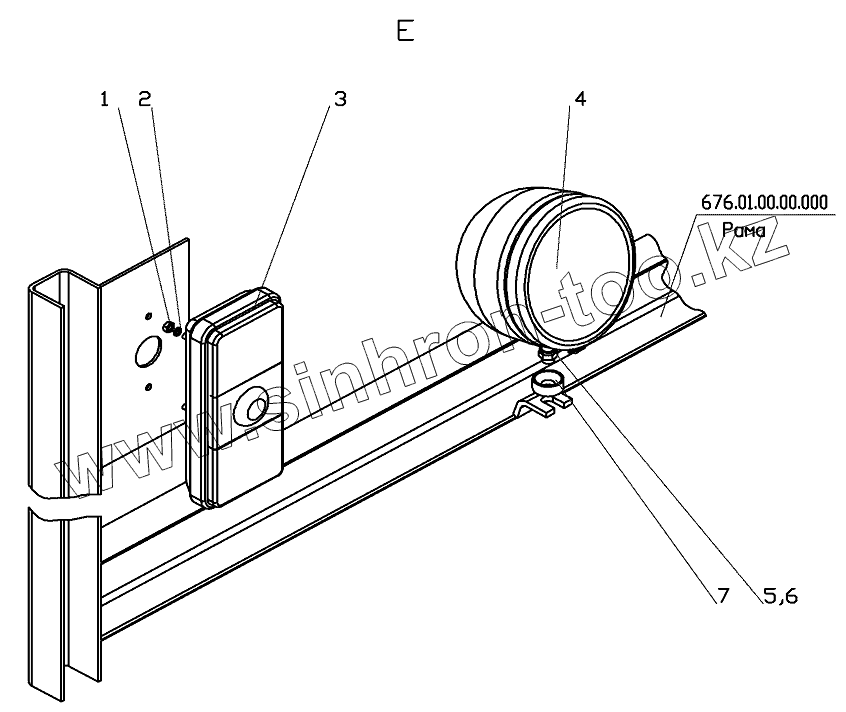

Позиция на иллюстрации
Заводской номер детали
Название детали
1
ГайкаM6
Гайка
2
Шайба6.65Г
Шайба
3
ФП132АБ-05
Фонарь задний
4
761.3711
Фара 761.3711
5
Шайба12.65Г
Шайба12.65Г
6
ГайкаM12
Гайка
7
200.09.00.00.003
Вкладыш
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
