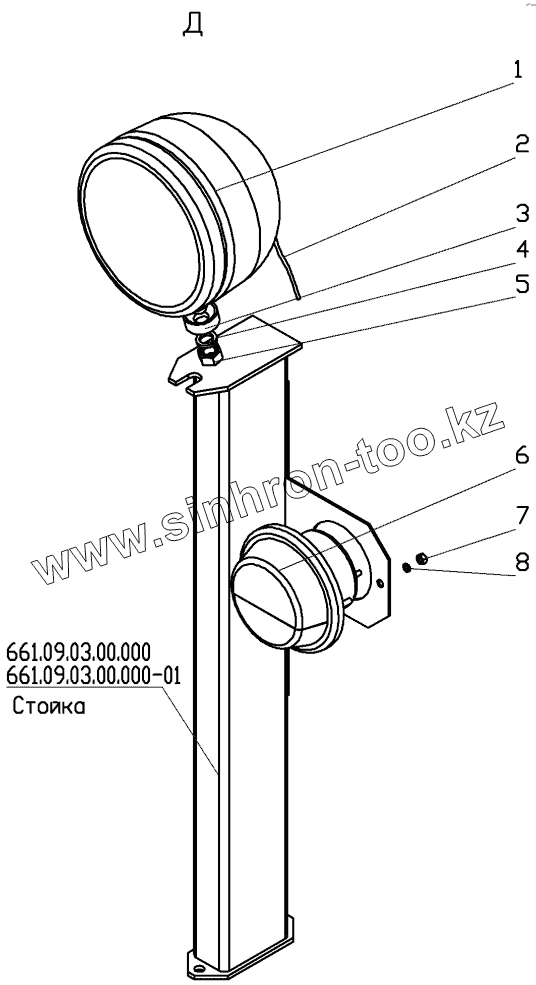

Установка передних осветительных приборов
Установка задних осветительных приборов
676.09.01.00.000 Пульт оператора
676.09.01.00.000 Пульт оператора
676.09.01.01.000 Панель
670.13.01.02.000 Панель
672.03.02.00.000, 672.03.03.00.000 Пульт РО
665.01.10.00.000 Ящик аккумулятора
665.01.01.04.100 Корпус
Установка счетчика времени наработки
Установка датчиков на двигателе
Установка топливного датчика
676.09.02.00.000 Блок релейный
665.13.44.00.000 Кожух
665.13.45.00.000 Панель предохранителей
661.19.00.00.000- 01, 661.19.00.00.000 Установка датчика
Асфальтоукладчик АсфК-3-02
Расположение узлов и систем
1
2
3
4
5
6
7
8
Позиция на иллюстрации
Заводской номер детали
Название детали
1
761.3711
Фара 761.3711
2
665.13.05.00.000
Жгут 5
3
200.09.00.00.003
Вкладыш
4
Шайба12.65Г
Шайба12.65Г
5
ГайкаM12
Гайка
6
ПФ130-АБ
Фонарь передний ПФ130-АБ
7
ГайкаM5
Гайка M5
8
Шайба5.65Г
Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
