Асфальтоукладчик АсфК-3-02
Расположение узлов и систем
1
2
3
4
5
6
7

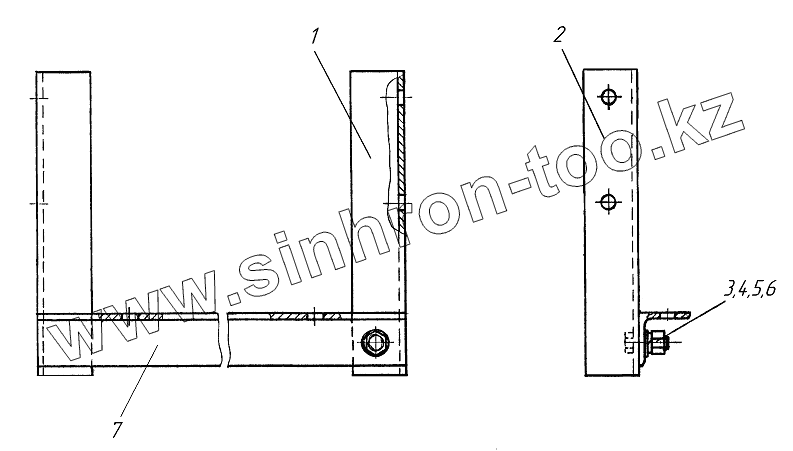

Позиция на иллюстрации
Заводской номер детали
Название детали
1
676.01.02.00.001-01
Стойка
2
676.01.02.00.001
Стойка
3
БолтМ10х25
Болт М10х25
4
ГайкаМ10
Гайка М10
5
Шайба10.65Г
Шайба10.65Г
6
ШайбаС10
Шайба
7
676.01.02.00.002
Поперечина
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
