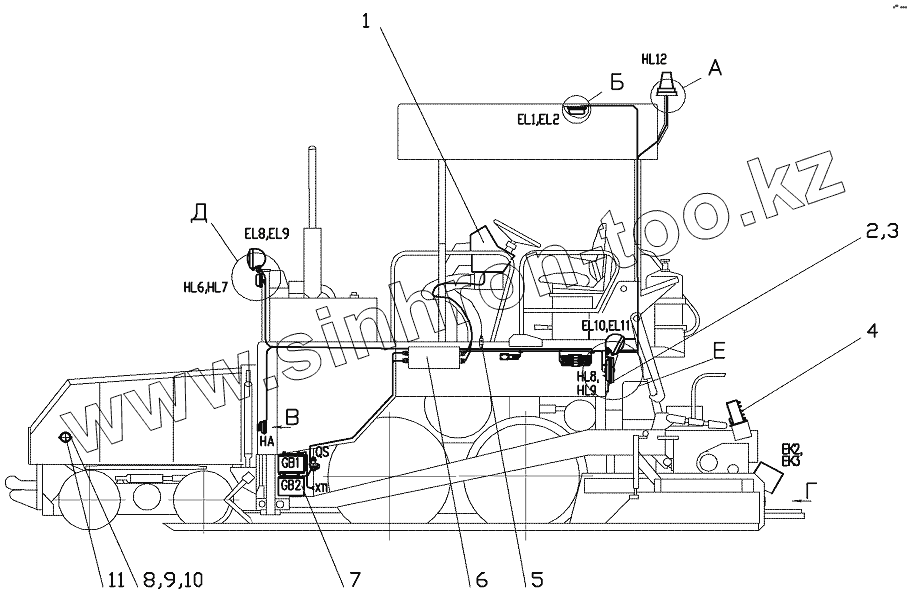

Асфальтоукладчик АсфК-3-02
Расположение узлов и систем
1
2
3
4
5
6
7
8
9
10
11
Позиция на иллюстрации
Заводской номер детали
Название детали
1
676.09.01.00.000
Пульт оператора
2
665.13.44.00.000
Кожух
3
665.13.45.00.000
Панель предохранителей
4
672.03.03.00.000
Пульт РО
5
ВК503
Выключатель
6
676.09.02.00.000
Блок релейный
7
665.01.10.00.000
Ящик аккумуляторный
8
ВинтВ.М6х10
Винт ВМ 6х10
9
ШайбаС6х1,4
Шайба
10
Шайба6.65Г
Шайба
11
ФП316-01
Световозвращатель
