Асфальтоукладчик АсфК-3-02
Расположение узлов и систем
1
2
3
4
5
6
7
8
9
10
11

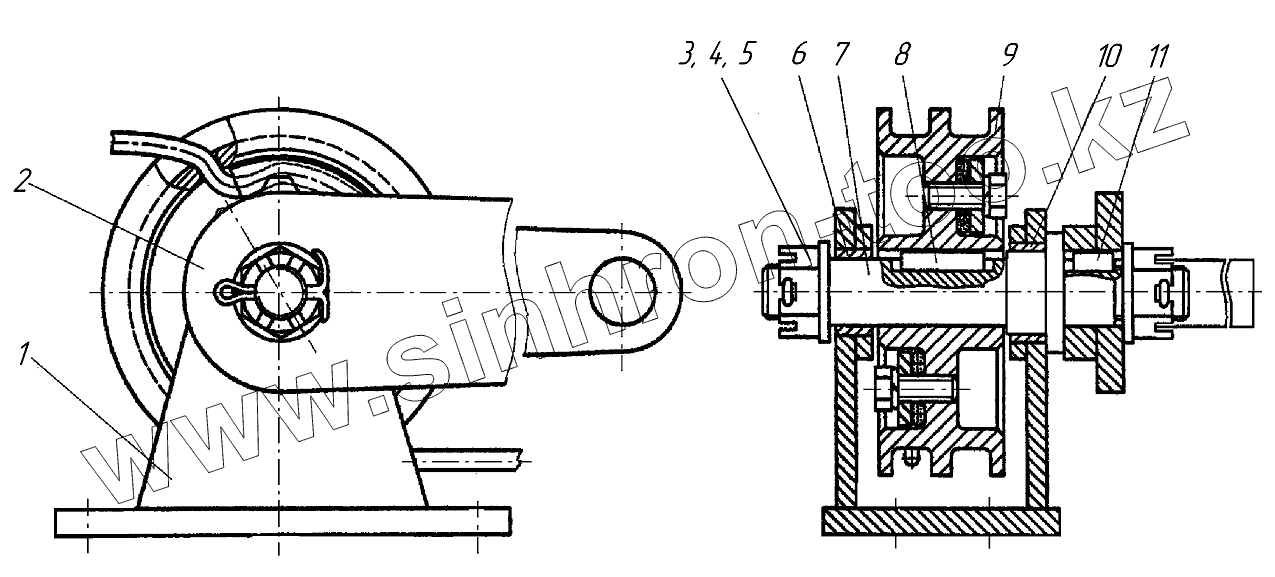

Позиция на иллюстрации
Заводской номер детали
Название детали
1
659.08.07.02.100
Кронштейн
2
659.08.07.02.200
Рычаг
3
ГОСТ5919
Гайка
4
Шайба16
Шайба
5
Шплинт3,2х36
Шплинт
6
659.08.07.02.001
Втулка
7
659.08.07.02.005
Ось
8
ГОСТ23360
Шпонка
9
659.08.07.02.300
Шкив в сборе
10
659.08.07.02.002
Втулка
11
659.08.07.02.004
Шпонка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
