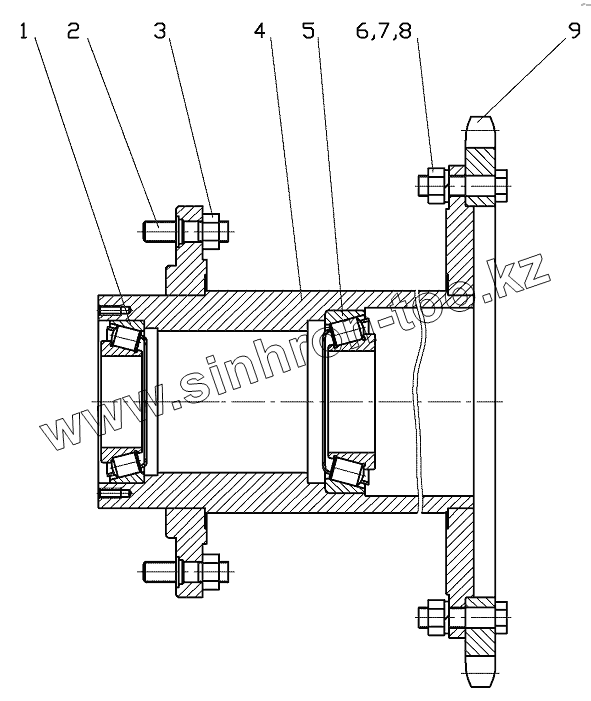

Каталог запасных частей к технике: Брянский Арсенал АсфК-3-02. 676.04.03.00.000 Ступица
zoom-in
zoom-out
enlarge
shrink
circle-right
circle-left
file-text2
info
cart
Тип техники
Не выбрано
Легковые автомобили
Грузовые автомобили и прицепы
Автобусы
Сельхозтехника
Спецтехника
Двигатели
Мототехника
Марка
Не выбрано
Ammann
BOMAG
CARMIX
CASE IH
Changlin
ChengGong
Dimex
Doosan
DYNAPAC
Foton
HAMM
Hidromek
Hitachi
Hyundai
JCB
JLG
John Deere
Komatsu
LIEBHERR
LiuGong
Lonking (LongGong)
Luneng
MANITOU
Mitsuber
New Holland
PENGPU
RM-Terex
SANY
SDLG
SEM
Shantui
Shehwa HBXG
Soosan
TIGARBO
VOGELE
Volvo
WAY
WIRTGEN
XCMG
XGMA
Xiamen
YTO
Yuchai
Zoomlion
Автокран
АЗСМ
Алтайлесмаш
Амкодор
АОМЗ
Атек
АТЗ
Балканкар Рекорд
БелАЗ
Беловеж
Борекс
Брянский Арсенал
Булат
ВЭКС
ГАЗ
Геомаш
Гидромаш
Донекс
Дормаш
Дормашина
Дорэлектромаш
ДЭЗ
ЕлАЗ
ЗЗГТ
Ижнефтемаш
Канаш-электрокар
КЗКТ
ККЗ
Клевер
Клинцовский автокрановый завод
КМЗ
КМЗ 1 Мая
Ковровец
Коммаш
Кранэкс
КЭЗ
КЭМЗ
ЛЗА
МАЗ
МЗИК
МЗКМ
МЗКТ
Михневский РМЗ
МоАЗ
Мозырский МЗ
МТЗ
ОЗП
Онежец
ПАО "ТЗА"
ППС Детва
Промтрактор
ПТЗ
Раскат
СпецАгрегат
ТВЭКС
ТТМ
УВЗ
Угличмаш
УЗТМ
ХТЗ
ЧЗКМ
ЧСДМ
ЧТЗ
ЭКСКО
ЭКСМАШ
ЮрМаш
Модель
Не выбрано
TG-140 (2014)
TG-140 (2019)
TG-180 (2013)
TG-180 (760-12) (2017)
TG-200 (770.исп.01) (2014)
TG-200 (770.исп.11) (2014)
TG-250 (2014)
TG-250 (2018)
TG-250 (782-80) (2017)
АсфК-3-02 (2010)
ГС-10.01 (2010)
ГС-10.07 (2019)
ГС-14.02 (2003)
ГС-14.02 (2009)
ГС-14.02 (2017)
ГС-14.02 (250-22) (2016)
ГС-14.03 (2009)
ГС-18.05 (2009)
ГС-18.05 (752-10) (2017)
ГС-18.05-20 (752-20) (2020)
ГС-18.07 (2009)
ГС-25.09 (2009)
ДЗ-143
ДЗ-180А (2000)
ФДХС-К-1000-01 (2010)
Схема
>
Не выбрано
Рама 676.01.00.00.000
Кронштейн 676.01.02.00.000
Опора 659.01.05.00.000
Балка 661.01.02.00.000
Тент 661.14.00.00.000
Установка сиденья 661.18.00.00.000
Установка сиденья 661.18.00.00.000-01
665.05.00.00.000 Питатель
665.05.00.00.000 Питатель
665.05.01.00.000 Вал ведомый
665.05.02.00.000 Вал ведущий
665.05.03.00.000 Цепь скребковая
665.05.08.00.000 Установка фартука
665.07.00.00.000 Установка калорифера
665.09.00.00.000 Подвеска рабочего органа
665.09.00.00.000 Подвеска рабочего органа
665.09.03.00.000 Стяжка
661.09.08.00.000 Балка
665.14.00.00.000 Привод питателей
665.14.01.00.000 Привод
665.17.00.00.000 Привод шнеков
665.17.00.00.000 Привод шнеков
629.06.04.00.000 Секция шнека
629.06.06.00.000 Стяжка
661.07.03.00.000 Секция шнека концевая
665.17.06.00.000 Кронштейн
665.15.01.00.000 Редуктор
672.01.00.00.000 Механизм управления насосами
672.01.01.00.000 Блок управления насосами
672.01.01.01.000, 672.01.01.01.000-01 Блок управления
676.04.00.00.000 Ход колесный
676.04.00.00.000 Ход колесный
676.04.00.00.000 Ход колесный
676.04.01.00.000 Привод хода
676.04.03.00.000 Ступица
Установка бака топливного 665.06.00.00.000
Кран 225.25.23.06.000
Тележка передняя 665.03.00.00.000
Балансир 661.03.01.00.000
Трубопровод 629.03.02.08.000
Цапфа 629.03.04.00.000
Балансир 661.03.02.00.000
Тяга 665.03.02.00.000
Тяга 661.03.03.00.000
Цилиндр поворота 661.03.04.00.000
Схема гидравлическая принципиальная 676.00.00.00.000Г3
Гидрооборудование 676.08.00.00.000
Гидросистема привода питателей и шнеков 665.12.03.00.000. Схема гидравлическая соединений 665.12.03.00.000Г4
Блок гидрораспределителей 665.12.05.00.000
Блок гидрораспределителей 665.12.08.00.000
Гидрораспределитель 665.12.10.00.000
Блок гидрораспределителей 665.12.14.00.000
Гидросистема рабочего органа. Схема гидравлическая соединений 665.18.01.00.000Г4
Гидросистема рабочего органа 665.18.01.00.000
Гидросистема силовой установки 676.08.01.00.000
Гидрораспределитель 665.12.01.01.000
Гидрораспределитель 665.12.11.01.000
Гидросистема привода хода 676.08.02.00.000
Коробка клапанная 665.12.04.02.000
Блок гидрораспределителя 676.08.02.02.000
Делитель потока 677.08.02.01.000
Блок гидрораспределителей 676.08.03.00.000
Установка силовая 672.02.00.00.000
Установка дизеля 672.02.02.00.000
Установка насосов 672.02.02.01.000
Редуктор 665.02.02.01.100
Отводка 629.02.02.01.150
661.02.07.00.000 Уплотнение
661.02.08.00.000 Отвод
661.02.08.01.000 Отвод
665.02.01.00.000 Система охлаждения
665.02.01.00.000 Система охлаждения
665.02.01.00.000 Система охлаждения
665.02.04.00.000 Бак гидравлический
665.02.04.00.000 Бак гидравлический
237.25.15.06.000 Пробка магнитная
271.25.15.06.000 Фильтр сливной
665.02.04.02.000 Блок фильтроэлементов
665.02.05.00.000 Облицовка
665.02.05.00.000 Облицовка
661.02.06.03.000 Дверь
661.02.06.06.000 Люк
661.02.06.08.000 Стяжка
665.02.05.01.000 Боковина
665.02.05.02.000 Боковина
665.02.06.00.000 Установка воздухоочистителя
665.02.07.00.000 Переходник
Бункер 665.10.00.00.000
676.11.00.00.000 Система управления
661.11.05.00.000 Колонка рулевая
661.11.05.00.000 Колонка рулевая
661.11.05.01.000 Пульт управления
661.11.05.01.000 Пульт управления
661.11.05.01.100 Каркас пульта
661.11.05.01.110 Корпус
661.11.05.01.180 Крышка лючка
661.11.05.01.200 Установка кожуха
661.11.05.01.300 Колонка
661.11.05.01.350 Привод
661.11.05.01.500 Корпус механизма управления тросом
661.11.05.03.000 Гайка
661.11.05.07.000 Рукав
665.11.03.00.000 Управление муфтой сцепления
665.11.03.00.000 Управление муфтой сцепления
665.11.01.01.000 Тяга
665.11.03.02.000 Тяга
665.11.04.00.000 Управление рычагами газа
Орган рабочий 661.08.00.00.000-01
Рама 661.08.01.00.000-01
Вал эксцентриковый 661.08.02.14.000-00
Вал эксцентриковый 661.08.02.14.000-01
Вал эксцентриковый 661.08.01.04.000-00, 661.08.01.04.000-01
Уширитель 661.08.03.00.000-00
Уширитель 661.08.03.00.000-01
Установка гидроцилиндра 661.08.05.00.000
Шека 661.08.06.00.000
Щека 661.08.06.00.000-01
Опора роликовая 659.08.07.01.000
Блок 659.08.07.02.000
Шкив в сборе 659.08.07.02.300
Схема электрическая принципиальная
Схема электрическая соединений
Электрооборудование асфальтоукладчика
Электрооборудование асфальтоукладчика
Установка передних осветительных приборов
Установка задних осветительных приборов
676.09.01.00.000 Пульт оператора
676.09.01.00.000 Пульт оператора
676.09.01.01.000 Панель
670.13.01.02.000 Панель
672.03.02.00.000, 672.03.03.00.000 Пульт РО
665.01.10.00.000 Ящик аккумулятора
665.01.01.04.100 Корпус
Установка счетчика времени наработки
Установка датчиков на двигателе
Установка топливного датчика
676.09.02.00.000 Блок релейный
665.13.44.00.000 Кожух
665.13.45.00.000 Панель предохранителей
661.19.00.00.000- 01, 661.19.00.00.000 Установка датчика
Асфальтоукладчик АсфК-3-02
Расположение узлов и систем
1
2
3
4
5
6
7
8
9
Позиция на иллюстрации
Заводской номер детали
Название детали
1
7518
Подшипник
2
51-3103008-Б1
Болт правый-шпилька
3
0820.2056
Гайка
4
676.04.03.01.000
Ступица
5
7520
Подшипник 7520
6
БолтМ20х75
Болт М20х75
7
ГайкаМ20
Гайка М20
8
Шайба20.65Г
Шайба 20.65Г
9
629.04.03.00.003
Звездочка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
