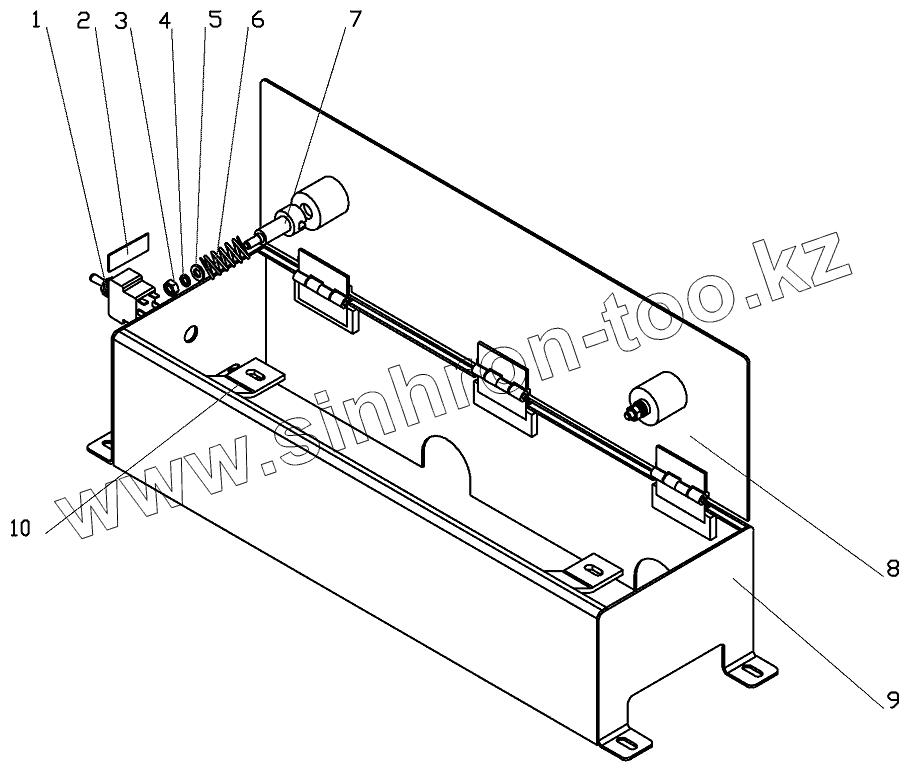

665.13.44.00.000 Кожух
665.13.45.00.000 Панель предохранителей
661.19.00.00.000- 01, 661.19.00.00.000 Установка датчика
Асфальтоукладчик АсфК-3-02
Расположение узлов и систем
1
2
3
4
5
6
7
8
9
10
Позиция на иллюстрации
Заводской номер детали
Название детали
1
П2Т-1В
Тумблер П2Т-1В
2
665.13.44.00.001
Табличка
3
ГайкаМ6
Гайка
4
Шайба6.65Г
Шайба
5
ШайбаС6х1,4
Шайба
6
225.25.22.00.001
Пружина
7
629.02.05.03.001
Винт
8
665.13.44.02.000
Дверка
9
665.13.44.01.000
Корпус
10
629.02.05.03.002
Заслонка
