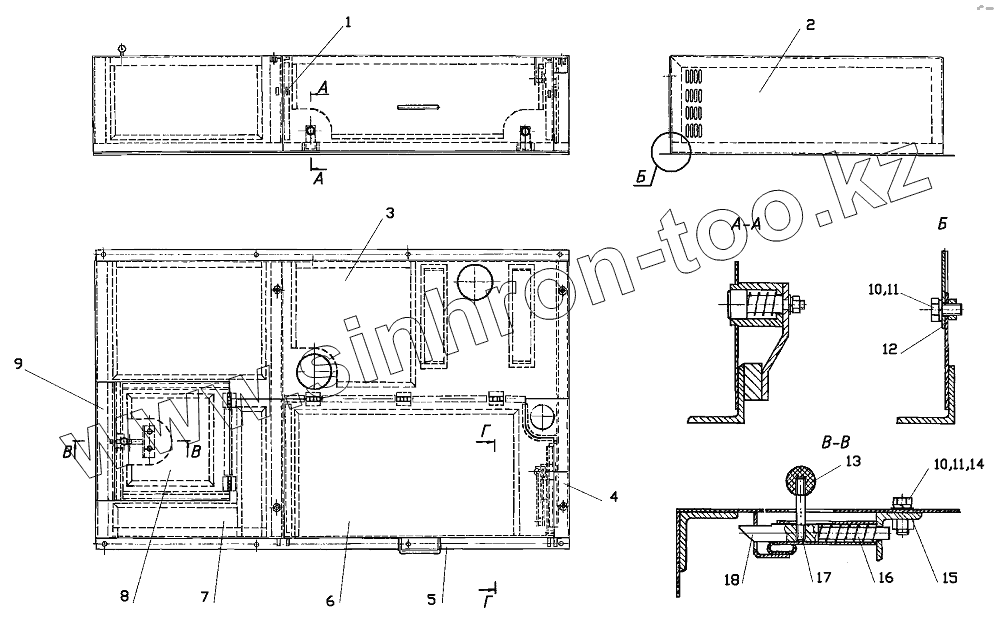

Каталог запасных частей к технике: Брянский Арсенал АсфК-3-02. 665.02.05.00.000 Облицовка

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали
1 629.02.04.01.014 Ушко
2 661.02.06.00.006 Панель
3 665.02.05.01.000 Боковина
4 661.02.06.04.000 Панель
5 661.02.06.07.000 Каркас
6 661.02.06.03.000 Дверь
7 665.02.05.02.000 Боковина
8 661.02.06.06.000 Люк
9 665.02.05.03.000 Накладка
10 БолтМ8х20 Болт
11 Шайба8.65Г Шайба 8.65Г
12 665.02.05.00.001 Крышка
13 074.12.00.00.003 Шарик
14 ШайбаС8х1,4 Шайба С8 х1,4
15 271.25.24.00.000-00 Корпус
16 271.25.00.00.011-00 Пружина
17 271.25.00.00.014-00 Ось
18 271.25.00.00.012-00 Стержень
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
