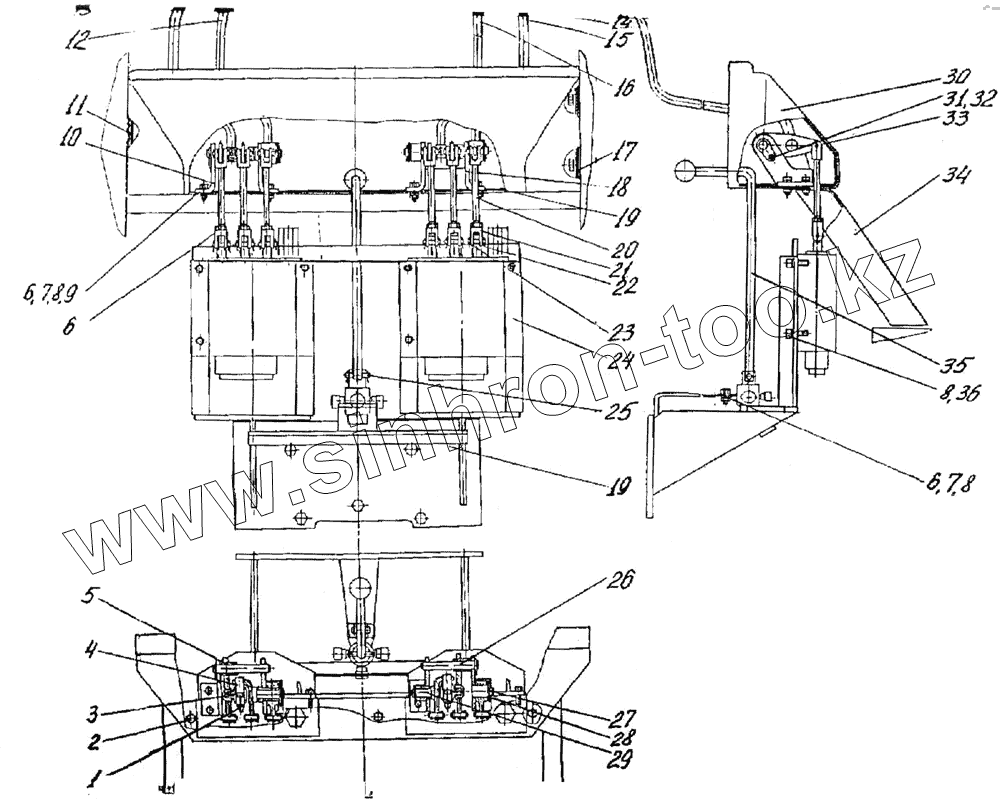

Каталог запасных частей к технике: Борекс-2628. Управление
1
2
3
4
5
6
6
6
7
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1.2. | Масленка | |
| 2 | М8х20 | Болт | |
| 3 | 13.1720.001 | Седло | |
| 4 | 13.1720.600 | Водило | |
| 5 | 13.1720.700 | Коромысло | |
| 6 | М10 | Гайка | |
| 7 | М10х30 | Болт | |
| 8 | 10.65Г | Шайба | |
| 9 | 10.04 | Шайба | |
| 10 | 13.1720.200 | Кронштейн | |
| 11 | 25.1300.900 | Боковина | |
| 12 | 25.1300.310 | Рычаг | |
| 13 | 25.1300.100 | Рычаг | |
| 14 | П40 | Ручка | |
| 15 | 25.1300.300 | Рычаг | |
| 16 | 25.1300.200 | Рычаг | |
| 17 | 25.1300.900-01 | Боковина | |
| 18 | 25.1100.100 | Кронштейн | |
| 19 | 25.1300.800 | Облицовка | |
| 20 | 25.1300.400 | Тяга | |
| 21 | 25.1300.001-01 | Серьга | |
| 22 | 2x12 | Шплинт | |
| 23 | 25.1300.002 | Палец | |
| 24 | 25.1300.700 | Кронштейн | |
| 26 | 13.1720.800 | Палец | |
| 27 | 4x25 | Шплинт | |
| 28 | 16.04 | Шайба | |
| 29 | 13.1720.500-02 | Водило | |
| 30 | 25.1300.500 | Панель | |
| 31 | M6х12 | Винт | |
| 32 | 6.65Г | Шайба | |
| 33 | 03.6803.006 | Палец | |
| 34 | 25.1300.600 | Щиток | |
| 35 | 25.0200.013 | Рычаг | |
| 36 | M10x20 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
