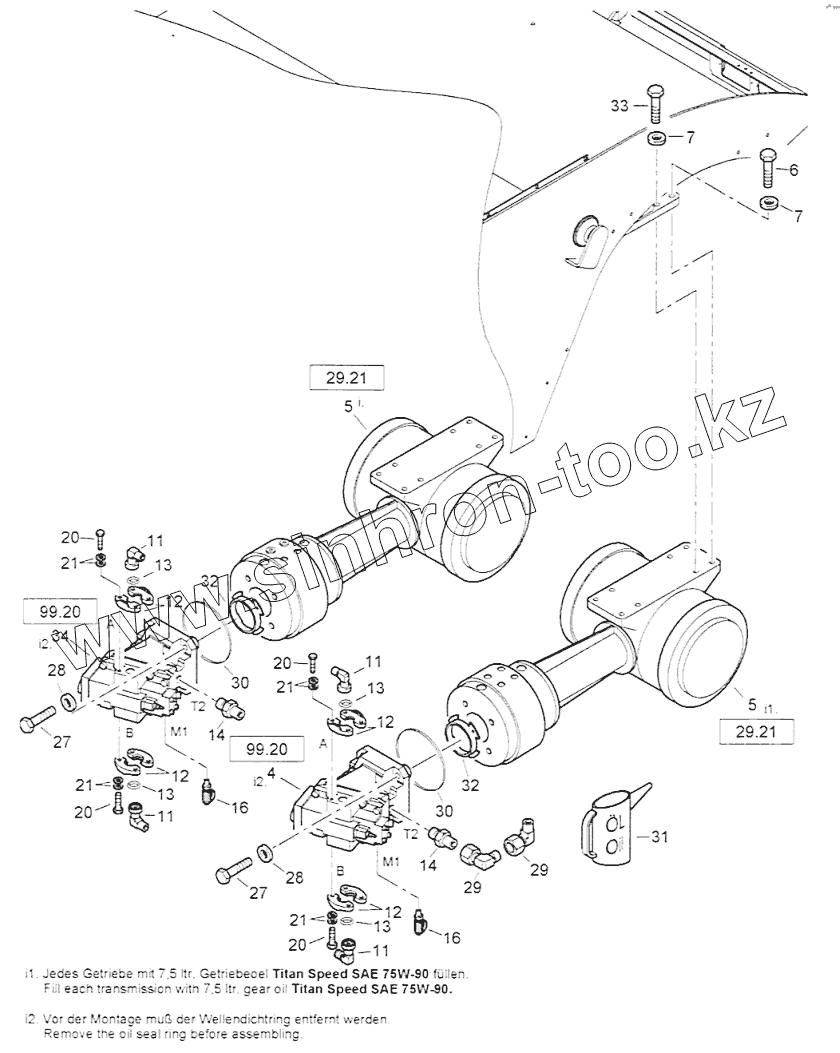

Каталог запасных частей к технике: BOMAG BW 24RH. Wheel Drive

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
4
5
5
6
7
7
11
11
11
11
12
12
12
12
13
13
13
13
14
14
16
16
20
20
20
20
21
21
21
21
27
27
28
28
29
29
30
30
31
32
32
33
34
Позиция на иллюстрации Заводской номер детали Название детали
4 05802017 Travel motor
5 05901046 Transmission
6 07132021 Hexagon bolt
7 08752210 Spring washer
11 05543115 Union, flanged, SAE
12 05814104 Half, flange, SAE
13 06220344 Loop ring
14 05548004 Socket
16 05544016 Test connection
20 07131214 Hexagon bolt
21 08511324 Washer
27 07141649 Hexagon bolt
28 08511730 Washer
29 05542126 Angular union
30 06221603 Loop ring
31 00992504 Gear oil
32 53835020 Ring
33 07142050 Hexagon bolt
34 05802015 Travel motor
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
