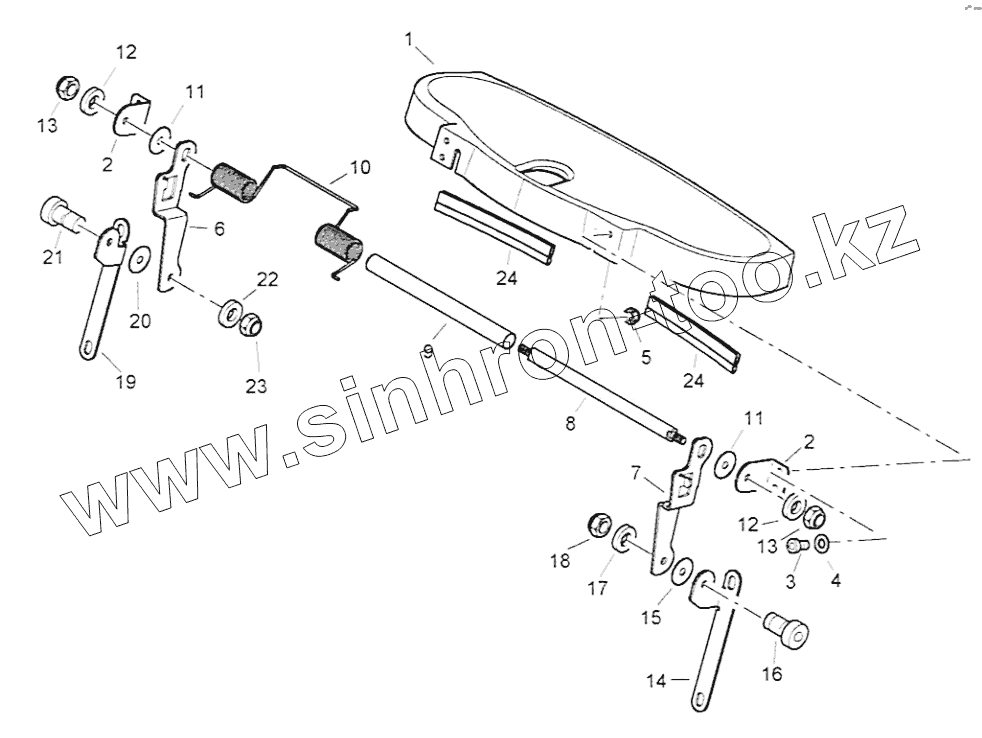

Каталог запасных частей к технике: BOMAG BW 24RH. Vandalism protection, assembled

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

7

8

9

10

11

11

12

12

13

13

14

15

16

17

18

19

20

21

22

23

24

24

Позиция на иллюстрации	Заводской номер детали		Название детали
1	92001611		Cover
2	92001635		Angle
3	07210616		Lens head screw
4	08510612		Washer
5	08130611		Safety nut
6	92001649		Plate
7	92001650		Plate
8	88022548		Shaft
9	00575860		Insulating hose
10	88022549		Spring
11	05810331		Washer
12	08510817		Washer
13	08130813		Safety nut
14	92001651		Plate
15	06810331		Washer
16	07210896		Lens head screw
17	08510817		Washer
18	08130813		Safety nut
19	92001652		Plate
20	06810331		Washer
21	07210896		Lens head screw
22	08510817		Washer
23	08130813		Safety nut
24	00652060		Sealing section

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
