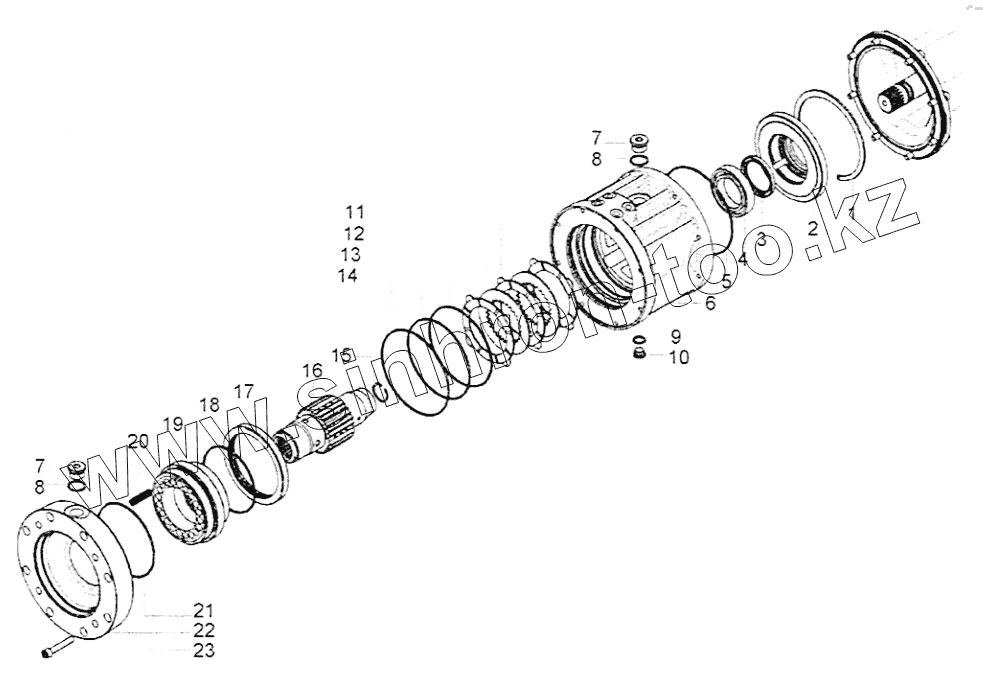

Каталог запасных частей к технике: BOMAG BW 24RH. Transmission

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
1 05902085 Circlip
2 05902446 Thrust disc
3 05902447 Sealing ring
4 05902448 Bearing
5 05902449 O-ring
6 05902450 Brake housing
7 05902451 Plug
8 05902452 Washer
9 05902453 Washer
10 07626002 Screw plug
11 05902454 Sintered disc
12 05902455 Steel disc
13 06221513 Loop ring
14 06221644 Loop ring
15 05902412 Circlip
16 05902456 Brake shaft
17 05902457 Shim
18 06221264 Loop ring
19 05902458 Brake piston
20 05902459 Spring
21 06221423 Loop ring
22 05902460 Flange engine/motor
23 05902461 Screw
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
