Каталог запасных частей к технике: BOMAG BW 24RH. T4-Thermical apron

Тип техники

Марка

Модель

Схема

1

1.1

1.1.1

1.1.2

1.1.3

1.2

1.2.1

1.2.2

1.2.3

1.3

1.3.1

1.3.2

1.4

1.5

1.5

1.6

1.6.1

1.6.2

1.6.3

1.7

1.7.1

1.7.2

1.8

1.8

1.9

1.10

1.10.1

1.10.2

1.10.3

1.11

1.11.3

1.12

1.12.1

1.12.2

1.12.3

1.13

1.13.1

1.13.2

1.13.3

1.14

1.14.1

1.14.2

1.14.3

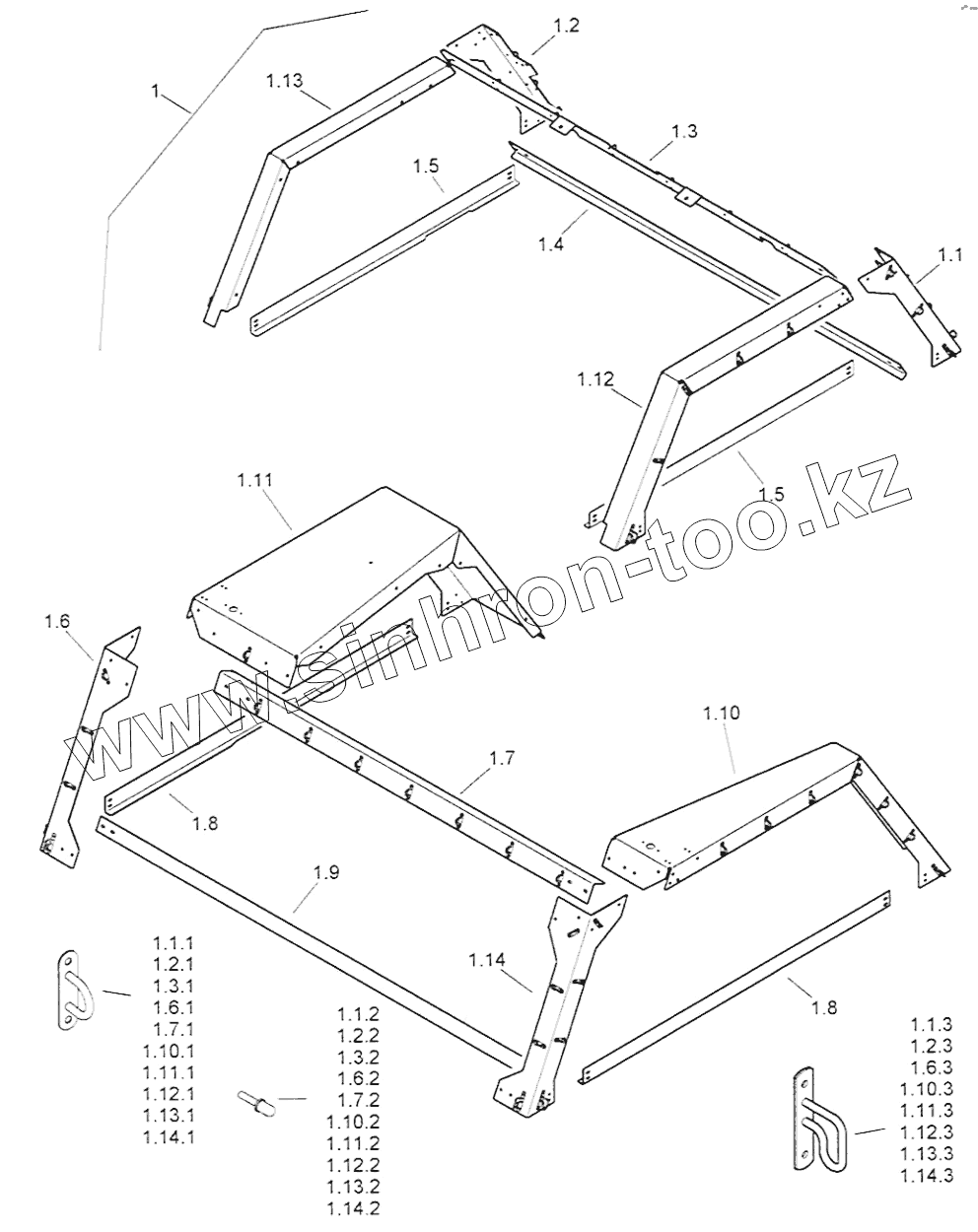

Позиция на иллюстрации	Заводской номер детали		Название детали
1	53801245		Thermic apron-kit
1.1	53801138		Wheel House
1.1.1	05582017		Handle staple
1.1.2	05990025		Rivet. blind
1.1.3	05582018		Handle staple
1.2	53801144		Wheel House
1.2.1	05582017		Handle staple
1.2.2	05990025		Rivet, blind
1.2.3	05582018		Handle staple
1.3	53801148		Angle
1.3.1	05582017		Handle staple
1.3.2	05990025		Rivet. blind
1.4	53801151		Angle
1.5	53801244		Angle
1.6	53801165		Holder
1.6.1	05582017		Handle staple
1.6.2	05990025		Rivet. blind
1.6.3	05582018		Handle staple
1.7	53801169		Angle
1.7.1	05582017		Handle staple
1.7.2	05990025		Rivet. blind
1.8	53801172		Angle
1.9	53801174		Angle
1.10	53801175		Wheel House
1.10.1	05582017		Handle staple
1.10.2	05990025		Rivet. blind
1.10.3	05582018		Handle staple
1.11	53801177		Wheel House
1.11.3	05582018		Handle staple
1.12	53801179		Wheel House
1.12.1	05582017		Handle staple
1.12.2	05990025		Rivet. blind
1.12.3	05582018		Handle staple
1.13	53801182		Wheel House
1.13.1	05582017		Handle staple
1.13.2	05990025		Rivet. blind
1.13.3	05582018		Handle staple
1.14	53801159		Holder
1.14.1	05582017		Handle staple
1.14.2	05990025		Rivet. blind
1.14.3	05582018		Handle staple

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
