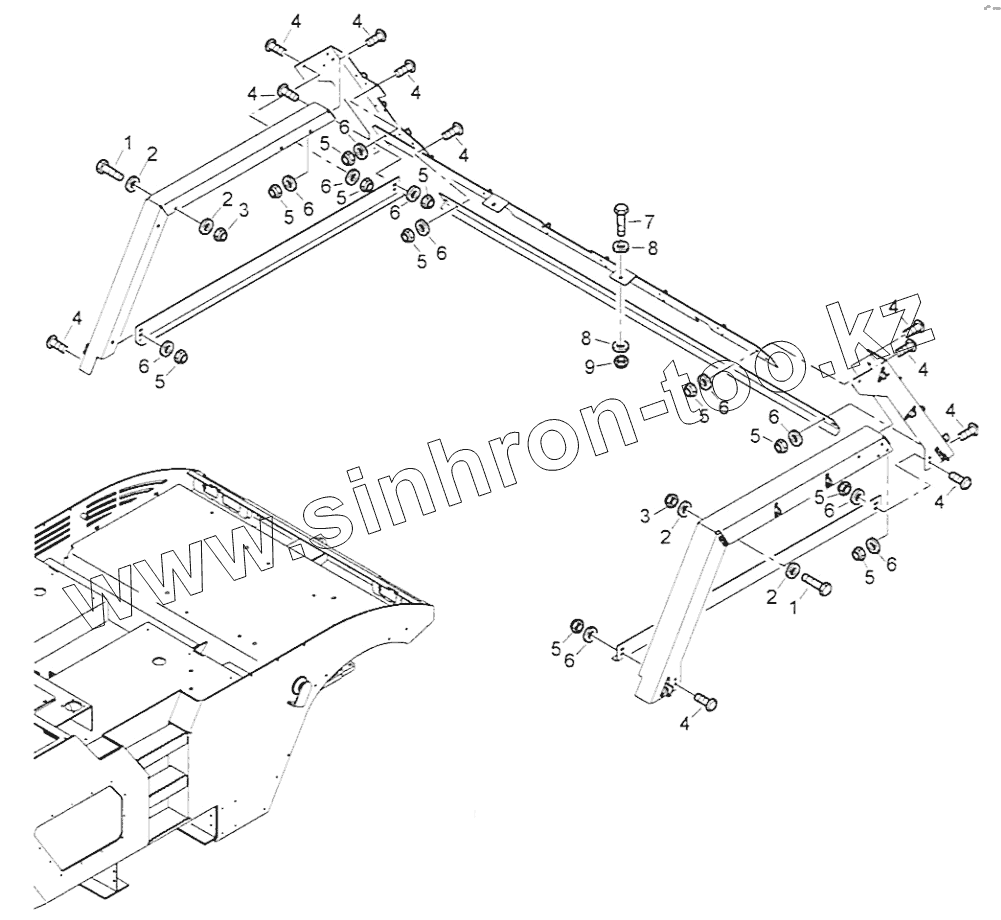

Каталог запасных частей к технике: BOMAG BW 24RH. T4-Thermical apron

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
2
3
3
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
6
6
6
7
8
8
9
Позиция на иллюстрации Заводской номер детали Название детали
1 07141030 Hexagon bolt
2 08752106 Spring washer
3 08131016 Safety nut
4 07210895 Lens head screw
5 08130813 Safety nut
6 08752084 Spring washer
7 07140633 Hexagon bolt
8 08751064 Spring washer
9 08130611 Safety nut
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
